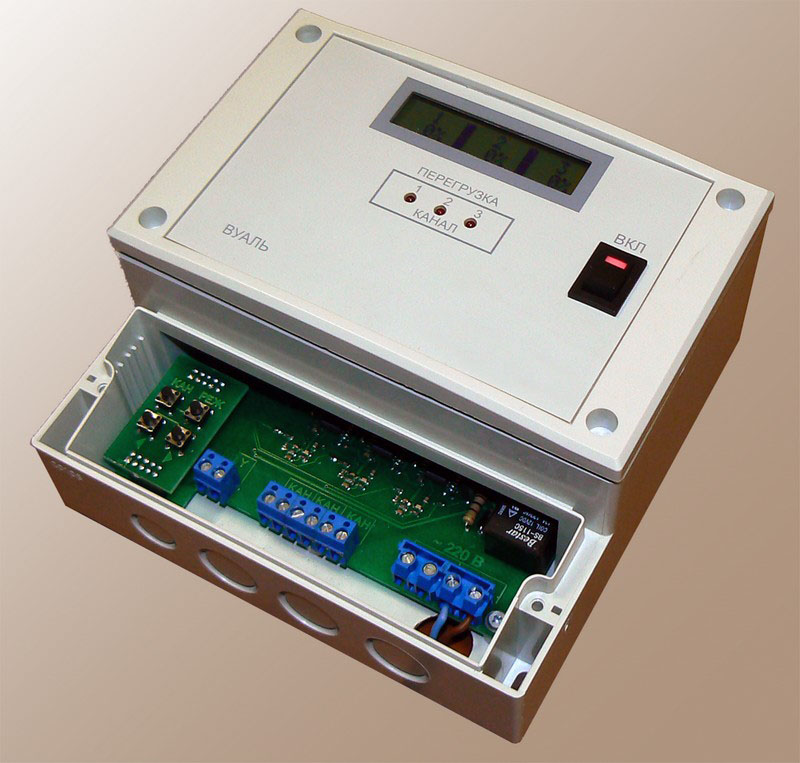

ГЕНЕРАТОР АКУСТИЧЕСКИХ И ВИБРОАКУСТИЧЕСКИХ ПОМЕХ «ВУАЛЬ»




НАЗНАЧЕНИЕ:



Защита информации, обсуждаемой в служебных помещениях, от средств акустической речевой разведки.



СОСТАВ (БАЗОВЫЙ):

1. Виброакустический генератор «ВУАЛЬ» – 1 шт.

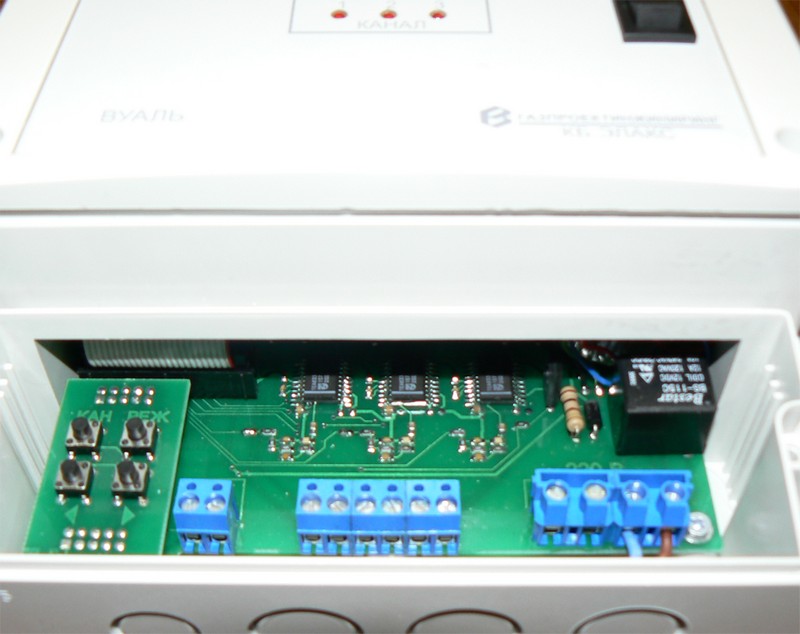

2. Клавиатура для настройки виброгенератора «ВУАЛЬ-КЛ» – 1 шт.
3. Сетевой кабель – 1 шт.
4. Руководство по эксплуатации – 1 шт.



СОСТАВ (ОПЦИИ):



5. Комплект модулей и ПО для дистанционной автоматической настройки виброгенератора "ВУАЛЬ" (Комплект "ВУАЛЬ-ДУ"), включающий:
- Модуль дистанционного управления по радиоканалу МДУ-2;
- Модуль настройки виброгенератора по радиоканалу "ВУАЛЬ-РК";
- Программное обеспечение "ВУАЛЬ-ДУ"
6. Вибропреобразователь оконный ВПО-ВЛ-34х9
7. Вибропреобразователь оконный ВПО-ВЛ-44х8
8. Вибропреобразователь для стен ВПС-ВЛ-39х32 с дюбелем
9. Вибропреобразователь для стен ВПС-ВЛ-46х25 с дюбелем
10. Вибропреобразователь для стен, рам и труб:
- ВПС-ВЛ-46х17Р(с креплением на рамы);
- ВПС-ВЛ-46х17Т(с креплением на трубы);
- ВПС-ВЛ-46х17(с дюбелем);
11. Преобразователь акустический ПА-ВЛ



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Число помеховых каналов

3

Вид помехи

“белый” шум

Количество независимых генераторов шума

3

Рабочий диапазон частот каналов

не менее 90-11200 Гц

Режимы работы каналов

- высоковольтный;
- низковольтный

Виды подключаемых к виброакустическому генератору виброизлучателей (акустических излучателей):
- в высоковольтном режиме;
- в низковольтном режиме



- пьезоэлектрические;
- электромагнитные

Максимальное действующее значение напряжения помехового сигнала на выходе виброакустического генератора:
- в высоковольтном режиме;
- в низковольтном режиме

- не менее 9 В.
- не менее 3 В

Выходная мощность одного канала

не менее 2,3 Вт

Контролируемый показатель эффективности работы канала

ток нагрузки
(уровень нагрузки канала, %)

Число пьезоэлектрических вибраторов, подключаемых к одному каналу параллельно в высоковольтном режиме:

- при макс.альном уровне  сигнала (0 дБ) – 8 (нагрузка – 95%);
- при среднем уровне сигнала    (-20 дБ) – 20 (нагрузка – 95%).

Сопротивление электромагнитных вибраторов (акустических излучателей), подключаемых к одному каналу в низковольтном режиме:

- при максимальном уровне  сигнала (0 дБ)  – 30 Ом (нагрузка - 95%);
- при среднем уровне сигнала  (-20 дБ) – 6 Ом (нагрузка - 95%).

Вид управления рабочими параметрами генератора:

- местное (с использованием клавиатуры);
- дистанционное (с использованием модулей дистанционного управления)

Диапазон регулировки уровня выходного сигнала

40 дБ

Диапазон коррекции уровня сигнала:
- по низким частотам (90 – 800 Гц)
по высоким частотам (2000 – 11200 Гц)



- от - 12  до + 15 дБ
- от - 12  до + 6 дБ.

Включение электропитания генератора:

- местное (сетевым выключателем);
- дистанционное (от проводного устройства  дистанционного управления при коммутации контактов разъема «ДУ»);
- групповое (от электрической сети, коммутируемой «управляющим» виброгенератором)

Максимальное число виброгенераторов, объединяемое в одну группу для их группового включения

20

Электропитание

сеть переменного тока напряжением 220В + 5% с частотой 50-60 Гц

Потребляемая мощность

не более 20 Вт

Габаритные  размеры -

340 x 210 x 80 мм

Масса

3,6 кг



На генератор акустических и виброакустических помех "ВУАЛЬ" выдан сертификат соответсвия № 2636
