КОМПЛЕКС ОЦЕНКИ ЭФФЕКТИВНОСТИ ЗАЩИТЫ РЕЧЕВОЙ ИНФОРМАЦИИ ОТ УТЕЧКИ ПО АКУСТИЧЕСКИМ И АКУСТОЭЛЕКТРИЧЕСКИМ КАНАЛАМ «СМАРТ»



Комплекс «СМАРТ» создан на базе многофункционального анализатора низкочастотных сигналов СКМ-21 (СКМ-23).
Комплекс "СМАРТ" может оснащаться приобретенными ранее анализаторами СКМ-21, СКМ-21.1, СКМ-21.2 (СКМ23, СКМ23.1, СКМ23.2, СКМ23.2Р)





НАЗНАЧЕНИЕ:



Контроль защищенности акустической речевой информации, обрабатываемой в защищаемых и выделенных помещениях. Комплекс обеспечивает измерение параметров акустических, вибрационных и электрических сигналов, выявления каналов утечки речевой информации, проведения исследований характеристик технических средств с целью оценки наличия акустоэлектрических преобразований, возникающих в них при воздействии акустическим сигналом и определения показателей защищенности речевой информации от аппаратуры акустической речевой разведки.



На базе вариантов комплектаций анализаторов определены варианты комплектов поставки комплекса «Смарт»:
- комплект «Б» («Базовый») на СКМ-21 или СКМ-23 в полном составе;
- комплект «Э» («Электроакустика») на СКМ-21.1 или СКМ-23.1;
- комплект «АВ» («Акустика и Виброакустика») на СКМ-21.2 или СКМ-23.2, -23.2Р.

Комплекты поставки комплекса СМАРТ позволяют реализовывать измерительно-расчетные алгоритмы следующих нормативно-правовых актов и методических документов (НПА и МД):

Наименования НПА и МД Комплект поставки
«Б» «Э» «АВ»
Методика оценки эффективности защиты акустической речевой информации от утечки по акустическому и виброакустическому каналам (ФСТЭК России, 2022) + - +
Методика оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах», (ФСТЭК России, Москва, 2018) + + -
Временная методика оценки защищенности помещений от утечки речевой конфиденциальной информации по каналам акустоэлектрических преобразований во вспомогательных технических средствах и системах, (Гостехкомиссия России, Москва, 2002 г.) + + -
Временная методика оценки защищенности помещений от утечки речевой конфиденциальной информации по акустическому и виброакустическому каналам», (Гостехкомиссия России, Москва, 2002 г.) + - +



ЗАДАЧИ РЕШАЕМЫЕ КОМПЛЕКСОМ:

СОСТАВ:

Наименование, тип, модель Количество, шт., в комплекте поставки*)
«Б» «Э» «АВ»

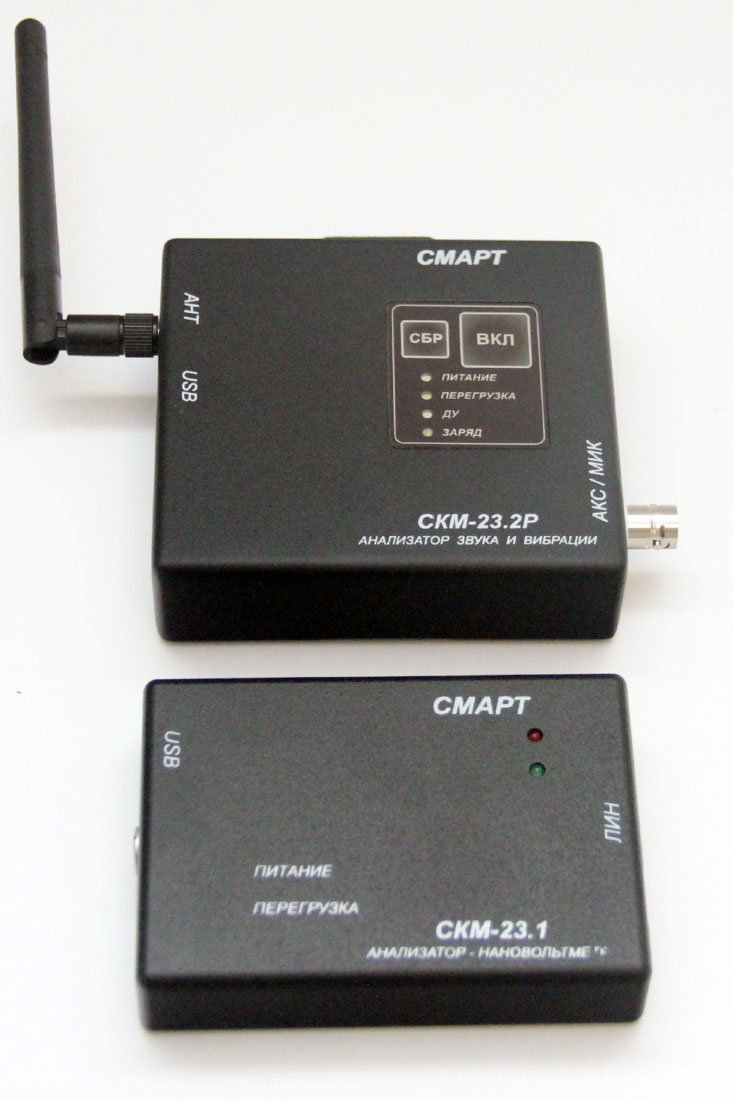

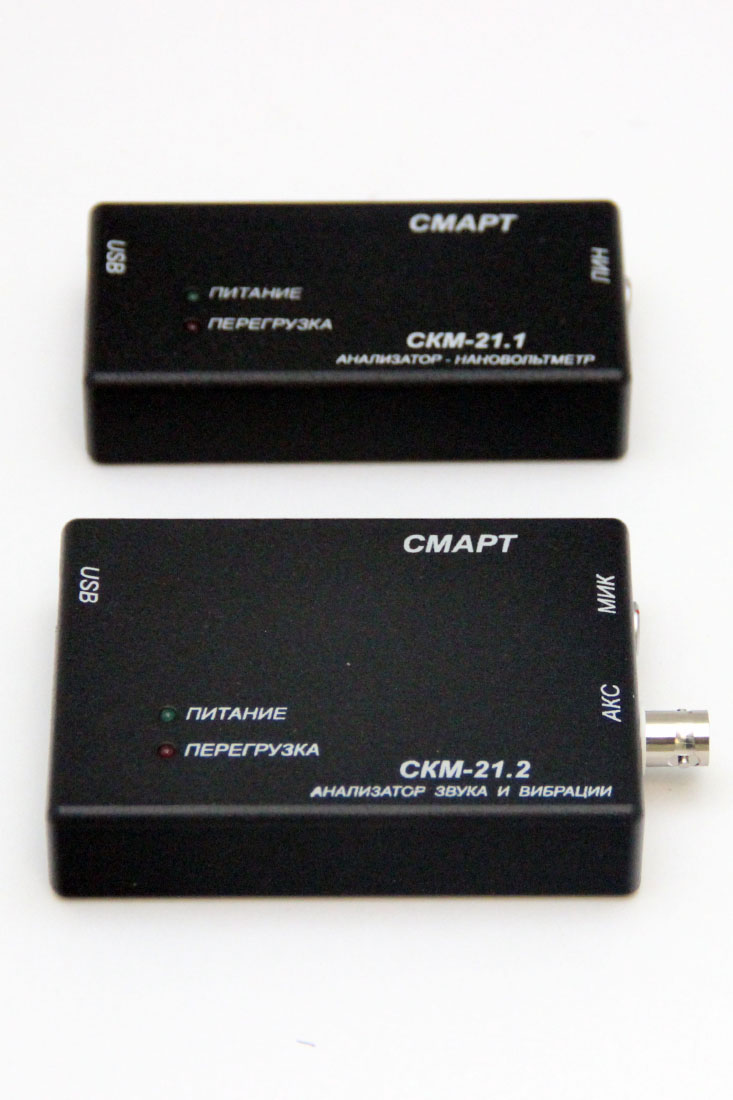

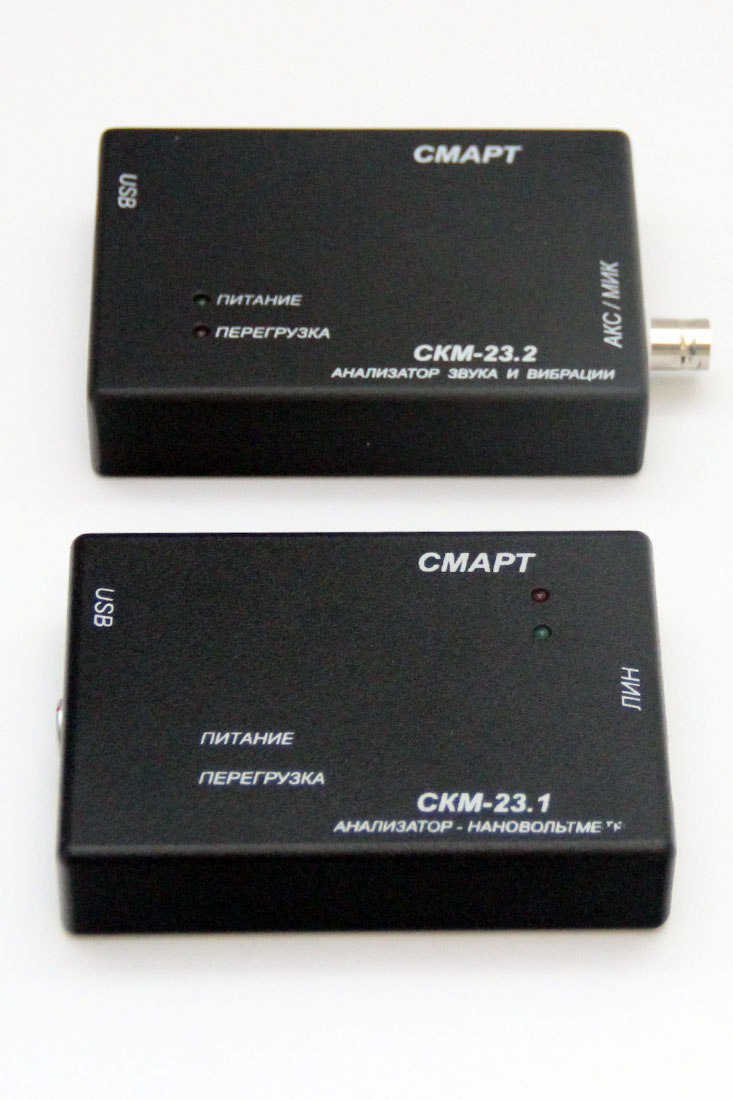

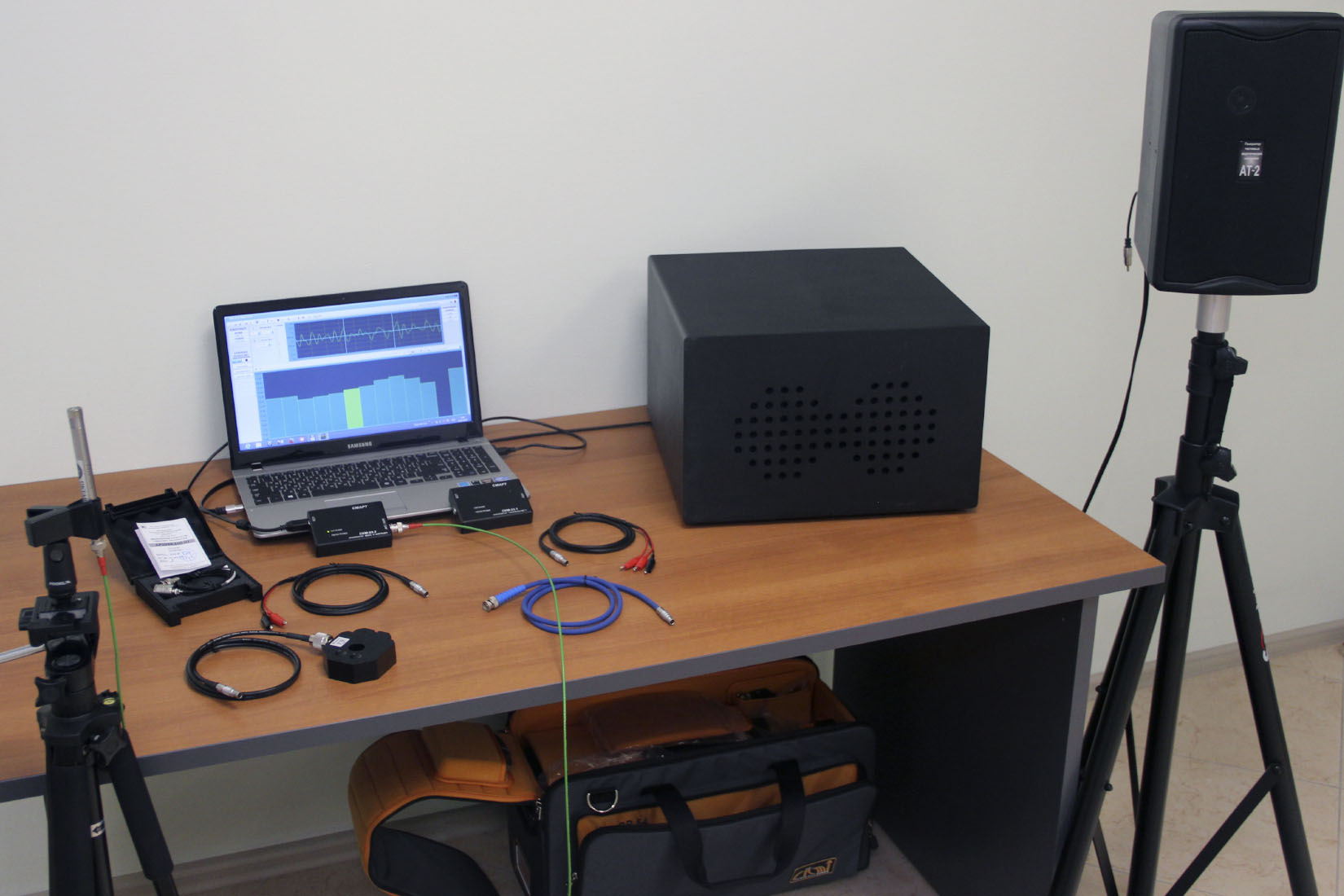

1.1 Анализатор низкочастотных сигналов многофункциональный СКМ-21 (СКМ-23), базовая и «Про» комплектация 1 - -

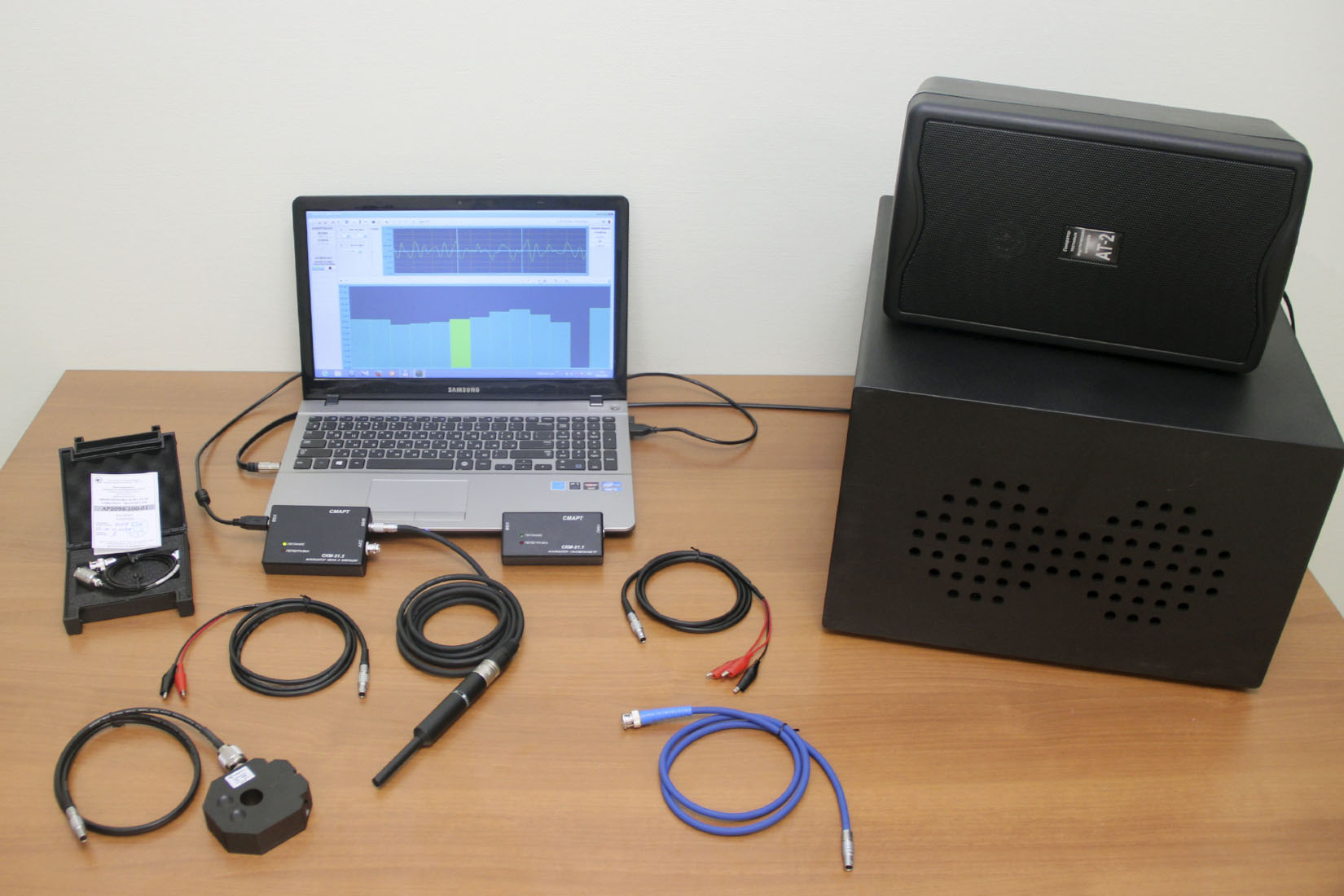

1.2 Анализатор низкочастотных сигналов многофункциональный СКМ-21.1 (СКМ-23.1) - 1 -

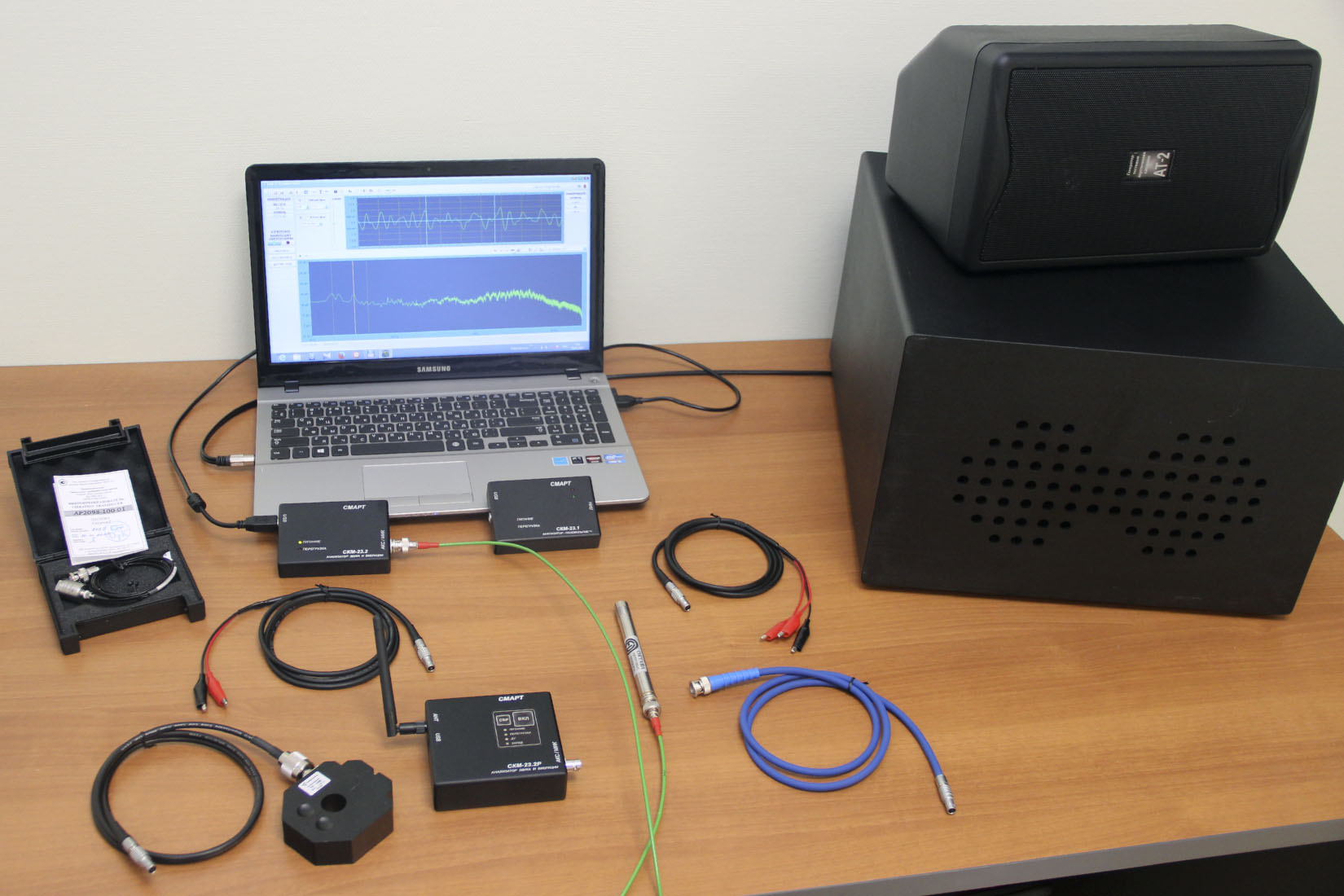

1.3 Анализатор низкочастотных сигналов многофункциональный СКМ-21.2 (СКМ-23.2, -23.2Р) - - 1

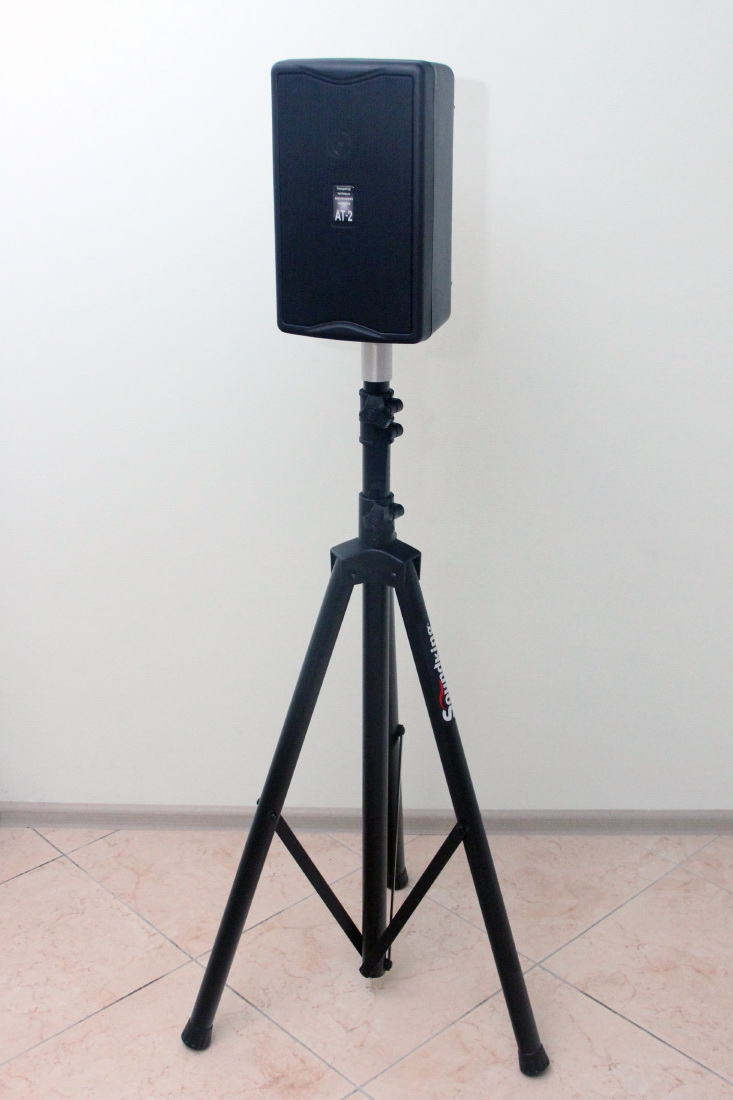

2 Дистанционно управляемый генератор тестовых акустических сигналов АТ-2**) 1 1 1
3 Измерительный микрофон 1 - 1
4 Измерительный акселерометр 1 - 1
5 Измерительный токосъемник**) 1 1 -
6 Пульт (брелок) дистанционного управления генератором 1 1 1
7 Комплект кабелей и приспособлений 1 1 1
8 Компакт-диск (флеш-накопитель) с базовым ПО «СКМ-2ПО» 1 1 1

9

Компакт-диск (флеш-накопитель) с ПО «СМАРТ-ПО»

Версия «Б» Версия «Э» Версия «АВ»
10 Экранирующий короб для генератора АТ-2 «Матрешка» **) 1 1 -
11 Штатив для микрофона 1 - 1
12 Штатив для источника тестовых сигналов 1 1 1

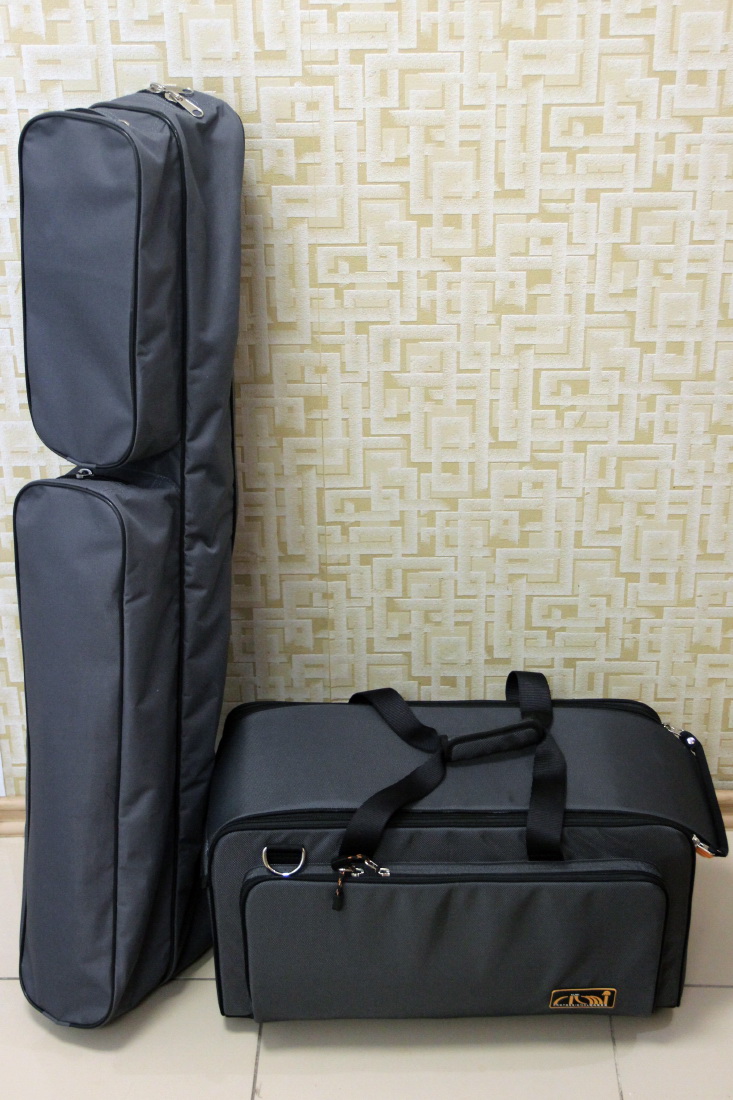

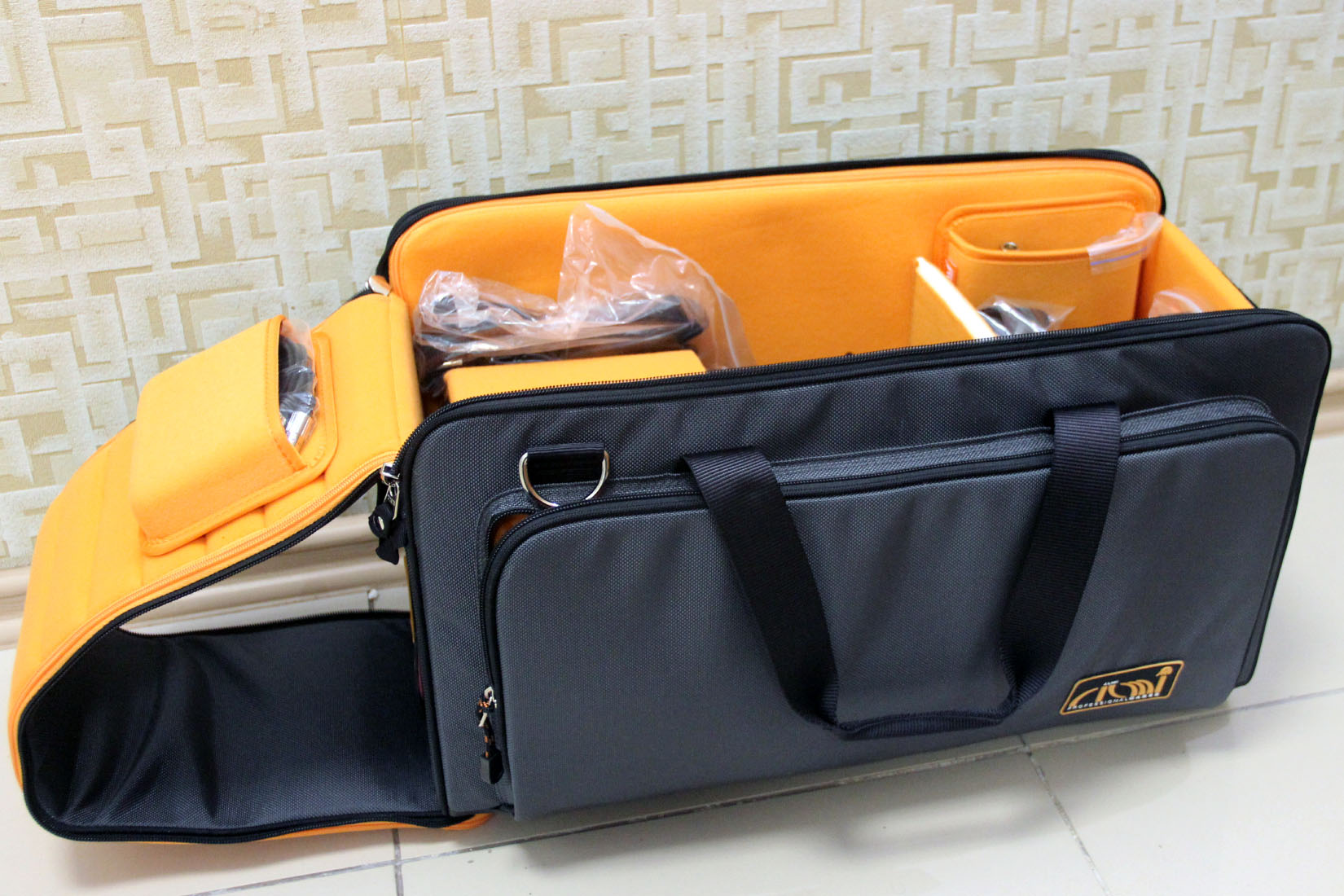

13 Сумка-укладка и чехол для штативов (комплект) 1 1 1
14 Руководство по эксплуатации 1 бр 1 бр 1 бр
15 Паспорт 1 бр 1 бр 1 бр
16 Руководство программиста и оператора по использованию программного обеспечения «Смарт-ПО» 1 бр 1 бр 1 бр

17

Копия сертификата соответствия

1 1 1
18 Специальный защитный знак соответствия сертифицированной продукции Системы сертификации средств защиты информации по требованиям безопасности информации  РОСС RU.0001.01БИ00 1 1 1


*) Комплект поставки «Э» должен дополняться средствами измерения акустического давления, отвечающими требованиям, изложенным в Методике оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах», (ФСТЭК России, Москва, 2018).

**) Для контроля защищаемых помещений вариант комплектации допускает применение в качестве акустического теста генератор «Колибри-АТ1» при отсутствии экранирующего короба «Матрешка» и измерительного токосъемника ТК-16М.




ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Наименование характеристики Номативное значение в комплекте поставки
«Б» «Э» «АВ»
Режим работы - централизованный (по шине USB ПЭВМ)
- дистанционный (по радиоканалу с использованием блока СКМ23.2Р)
Группы решаемых задач: - оценка эффективности защиты речевой информации;
- оценка параметров сигналов
Виды анализа (в режиме оценки параметров сигнала) - спектральный анализ;
- октавный анализ;
- 1/3-октавный анализ
Оцениваемый показатель эффективности защиты речевой информации: - уровень сигнала, отношение сигнал/шум, индексы артикуляции, словесная разборчивость речи
Диапазон частот измерений звукового давления, Гц от 20 до 12500 - от 20 до 12500
Диапазон измерений уровней звукового давления, дБ от 20 до 120 - от 20 до 120
Погрешность измерений уровней звукового давления, дБ, не более: 1 - 1
Диапазон частот измерений виброускорения, Гц от 20 до 12000 - от 20 до 12000
Диапазон измеряемых уровней виброускорения, м/с2 от 5,6·10-4  до 31,6 - от 5,6·10-4  до 31,6
Пределы допускаемой относительной погрешности   измерений уровней виброускорения, %:
в поддиапазоне от 20 до 800 Гц;
в поддиапазоне от 800 до 2000 Гц;
в поддиапазоне от 2000 до 12500 Гц
± 3
± 4
± 9
- ±3
± 4
± 9
Диапазон частот измерений напряжений переменного тока, Гц, не менее от 10 до 20000 от 10 до 20000 -
Диапазон измерений напряжений переменного тока, В, не менее от 2×10-8 до 4 от 2×10-8 до 4 -
Спектральная плотность напряжения собственного шума в полосе 1 Гц, нВ, не более 20 20 20
Диапазон измерений напряжений переменного тока, В, не менее от 2×10-8 до 4 от 2×10-8 до 4 -
Разрешение по частоте, Гц до 1 до 1 до 1
Пределы допускаемой относительной погрешности измеряемых напряжений переменного тока, дБ, не более 0.5 0.5 -
Коэффициент калибровки измерительного токосъемника при измерении силы переменного тока в диапазоне частот 63-16000 Гц, дБ 15-40 15-40 -
Вид сигнала акустического теста Тональный/ шумовой Тональный/ шумовой Тональный/ шумовой
Диапазон воспроизводимых частот акустического теста, Гц 80 - 12500 80 - 12500 80 - 12500
Максимальный октавный уровень акустичекого давления тестового сигнала (на расстоянии 1 м), не менее, дБ
- в октавах 100 - 1400 Гц
- в октавах 1400 - 11200 Гц
100
105
100
105
100
105
Нестабильность уровня интегрального звукового давления в течении непрерывной работы акустического теста, не более, дБ ± 2 ± 2 ± 2
Величина магнитного поля рассеяния источника акустического теста, А/м, не более 2×10-5 2×10-5 -
Неравномерность АЧХ шумового сигнала акустического теста, дБ, не более 6 6 6
Масса составных частей комплекса, кг:
сумка-укладка с анализатором СКМ-21 (-23) и генератором АТ-2;
чехол с треногами для микрофона и генератора АТ-2
12
6
12
6
12
6
Время развертывания (свертывания) комплекса, мин, не более 2 2 2
Средний срок службы комплекса, лет, не менее (не распространяется на аккумуляторы и батареи питания) 7 7 7
Средняя наработка на отказ, час, не менее 2000 2000 2000

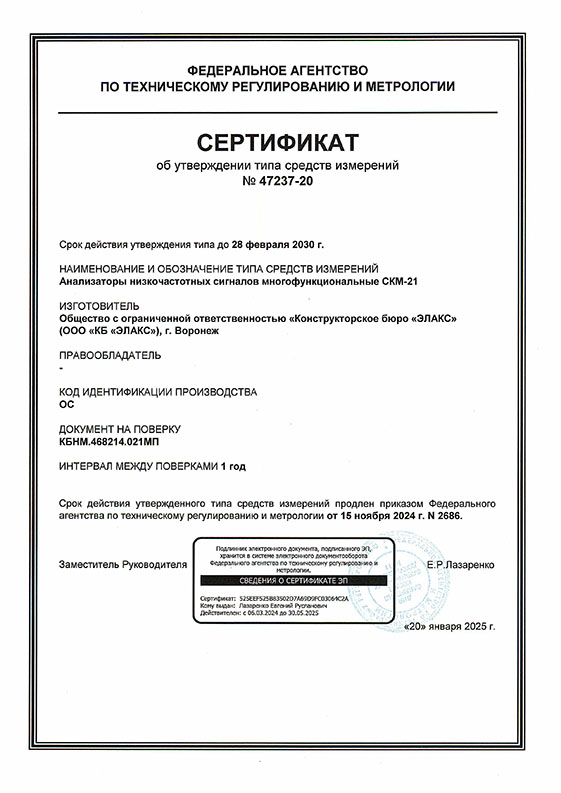

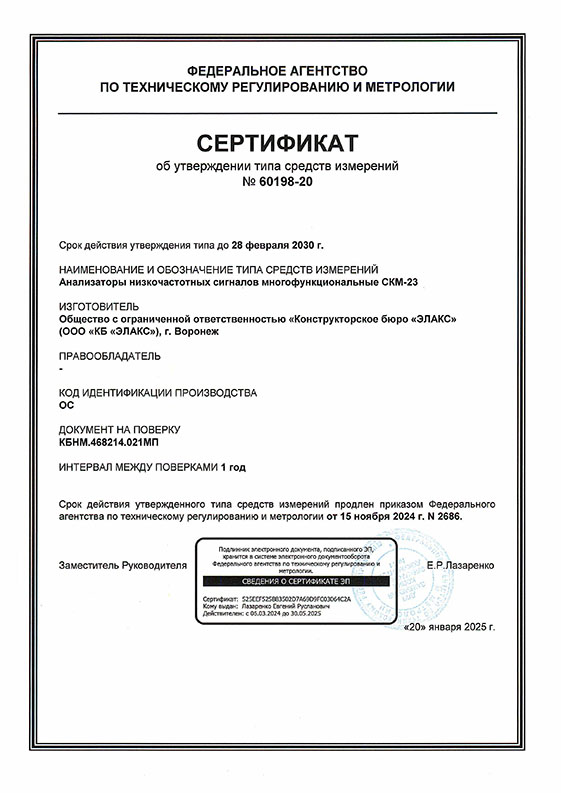

Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76706 на анализатор СКМ-21, OC.C.36.001.A №76705 на анализатор СКМ-23 и сертификат соответствия № 2503
