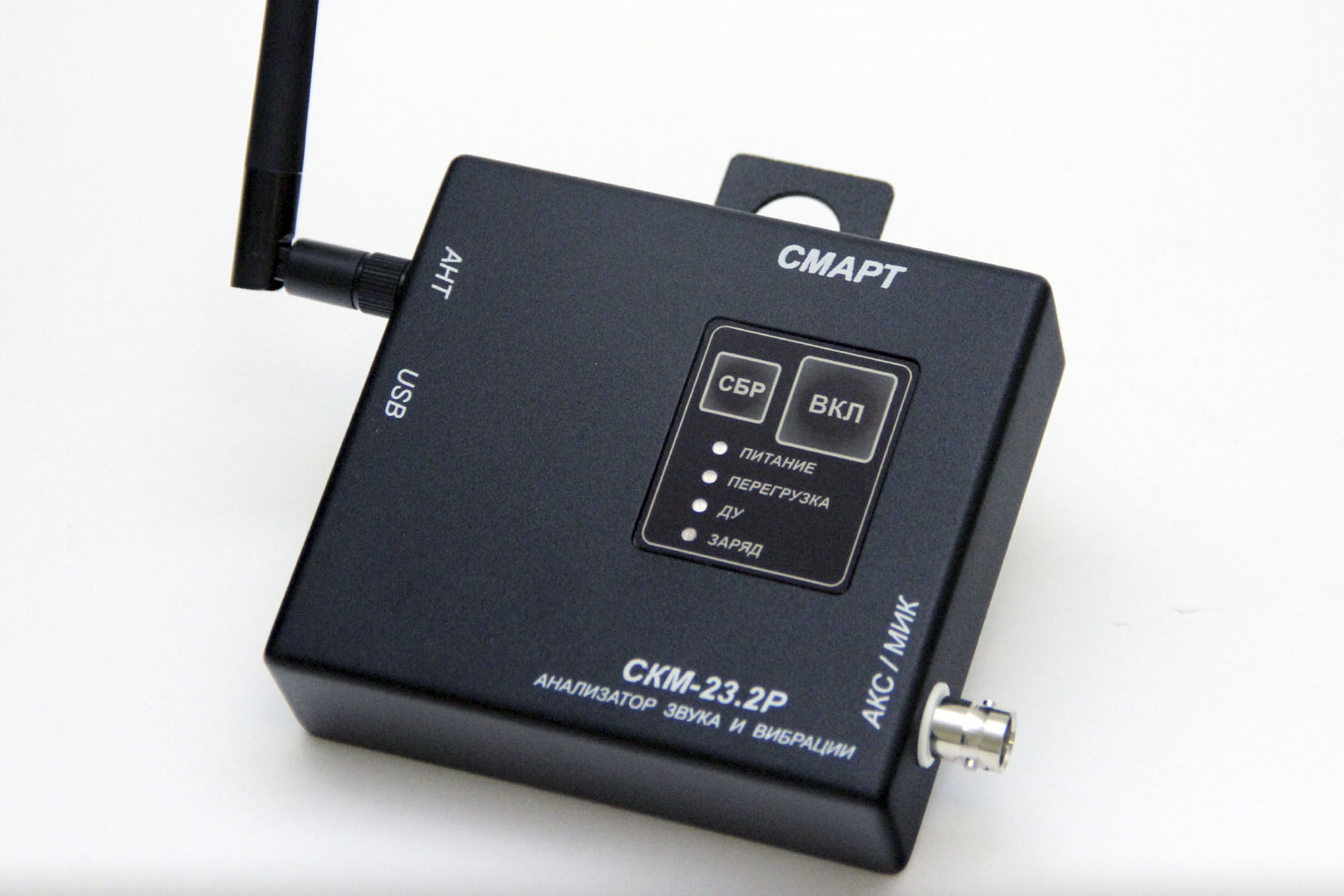

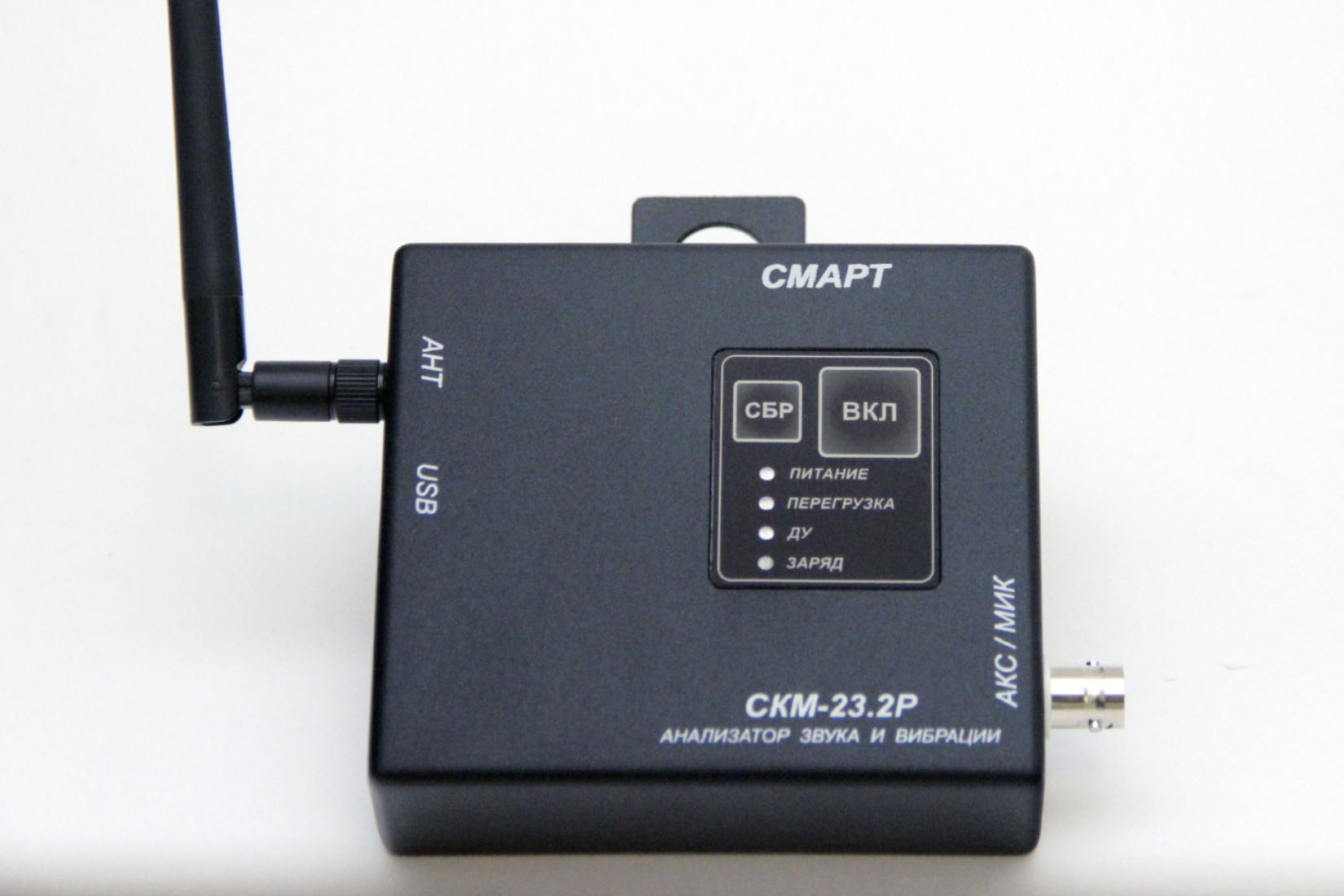

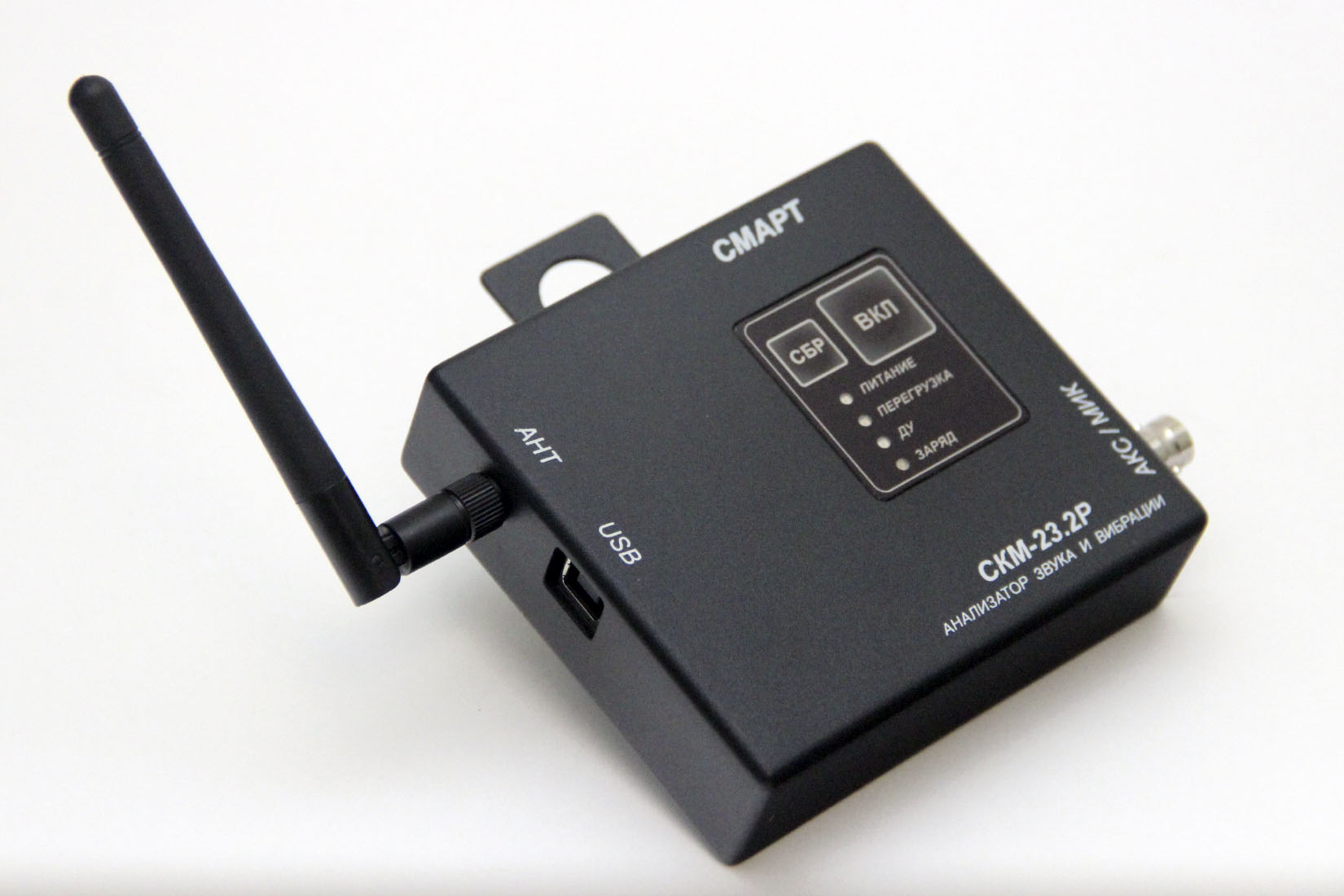

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛИЗАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ СКМ-23






НАЗНАЧЕНИЕ:



Оценка параметров акустических, вибрационных и маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.






СОСТАВ:

1. Блок измерительный СКМ-23.2 - 1 шт.
2. Измерительный микрофон с кабелем - 1 шт.
3. Измерительный акселерометр с кабелем - 1 шт.
4. Модуль дистанционного приема и управления МДУ-2 - 1 шт.
5. Кабель подключения блока СКМ-23.2 к USB порту ПЭВМ - 1 шт.
6. Программное обеспечение «СКМ-2 ПО» на флеш-накопителе или CD-диске - 1 шт.
7. Руководство по эксплуатации - 1 шт.







ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Режим работы

централизованный (по шине USB ПЭВМ)

Виды анализа

- в централизованном режиме



- в дистанционном режиме



- спектральный анализ;
- октавный анализ;
- 1/3-октавный анализ

- 1/3-октавный анализ

Разрешение по частоте в режиме спектрального анализа, Гц

1  или 8

Количество независимых каналов

1

Назначение канала «МИК/АКС»

- измерение уровня звукового давления [Па];
-измерение уровня виброускорения [м/с2];
- измерение динамических усилий (переменой силы) [Н]

При измерении уровня звукового давления

Диапазон рабочих частот, Гц

от 20 до 12500

Диапазон измерений, дБ относительно уровня 20 мкПа

от 20 до 120

Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа

± 0.7

Нелинейность амплитудной характеристики при измерений звукового давления, дБ

± 1.1

При измерении виброускорения

Диапазон рабочих частот, Гц

от 20 до 12500

Диапазон измерений, м/с2

от 5,6*10-4 до 31,6

Пределы допускаемой относительной погрешности измерения виброускорений, %:

- в диапазоне частот от 20 до 800 Гц
- в диапазоне частот от 800 до 2000 Гц
- в диапазоне частот от 2000 до 12500 Гц



± 3;
± 4;
± 9

Класс точности октавных фильтров

1 (по ГОСТ 8.714-2010)

Класс точности 1/3 октавных фильтров

1 (по ГОСТ 8.714-2010)

Частотная характеристика каналов

ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008)

Размерность шкал измерения уровней:

- звукового давления
- виброускорений



дБ отн. 20мкПа или мПа;
дБ отн. 10-6 м/с2 или м/с2

Интерфейс работы с ПЭВМ:
- в централизованном режиме по шине USB;
- в дистанционном режиме


USB2.0
ZigBee

Электропитание

от встроенной LiPo батареи, напряжением 3.7 В, емкостью 4100 мА/ч

Ток потребления

не более 400 мА

Дальность работы блока СКМ-23.2Р по радиоканалу на "открытой местности"

не менее 50 м

Рабочие условия эксплуатации:

- диапазон рабочих температур;
- относительная влажность;
- атмосферное давление



от плюс 10 до плюс 30O С;
до 80%  при 25O С;
от 84 до 106,7 кПа

Габариты  блока СКМ-23.2P

100х92х30 мм

Масса  блокаСКМ-23.2P

не более 0,25 кг





Многофункциональный концентратор-анализатор низкочастотных сигналов СКМ-23 внесен в Государственный реестр средств измерений. Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76705
