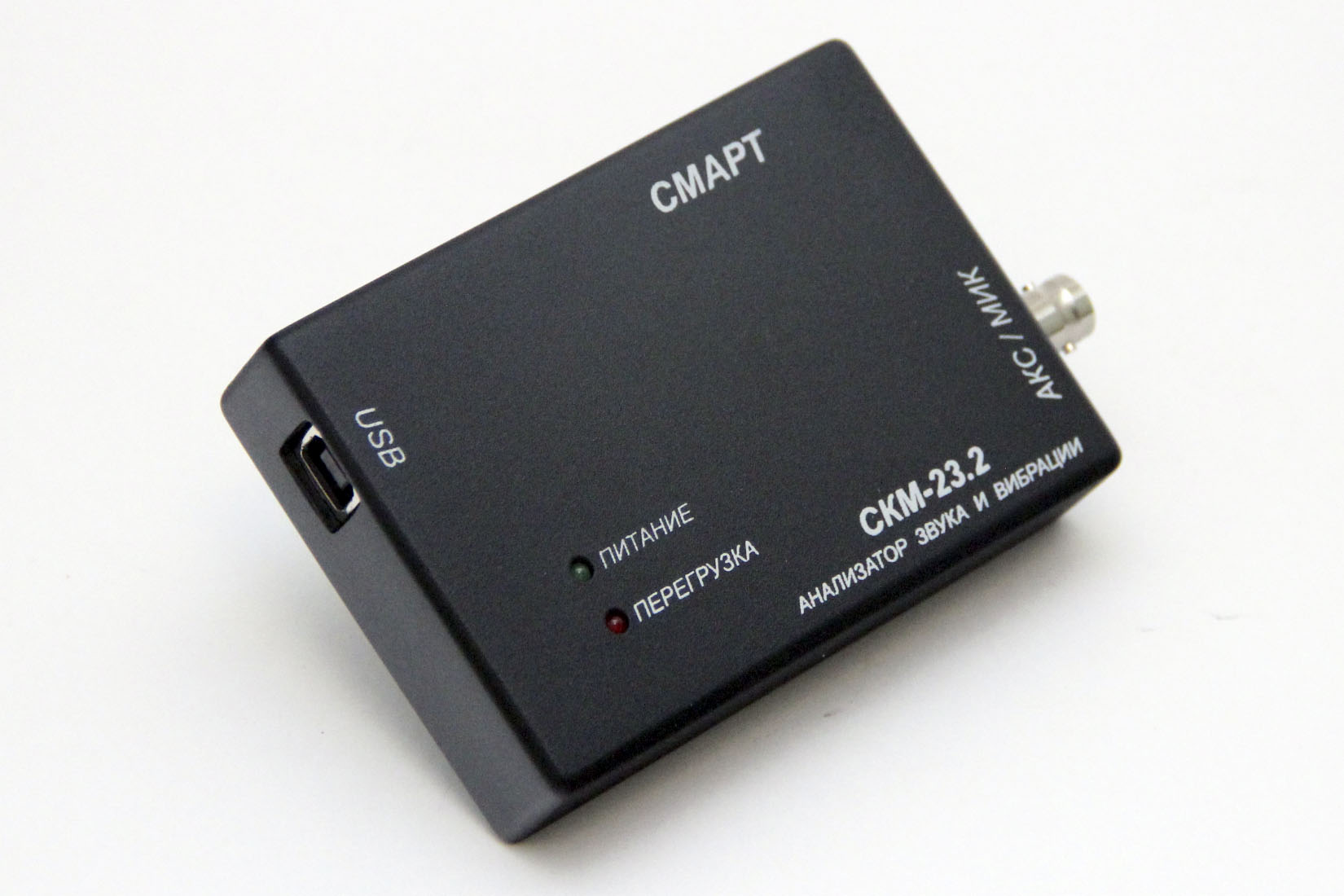

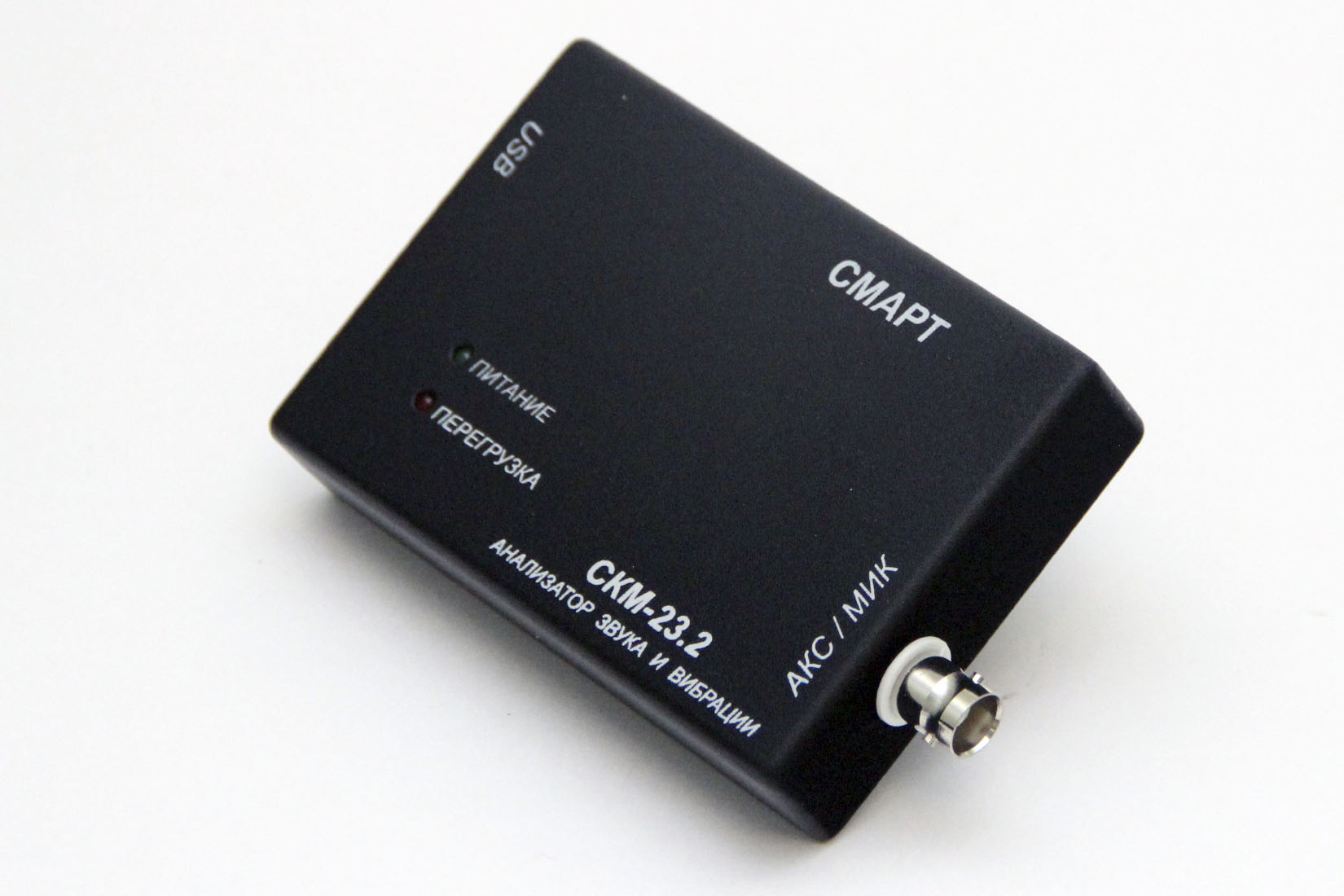

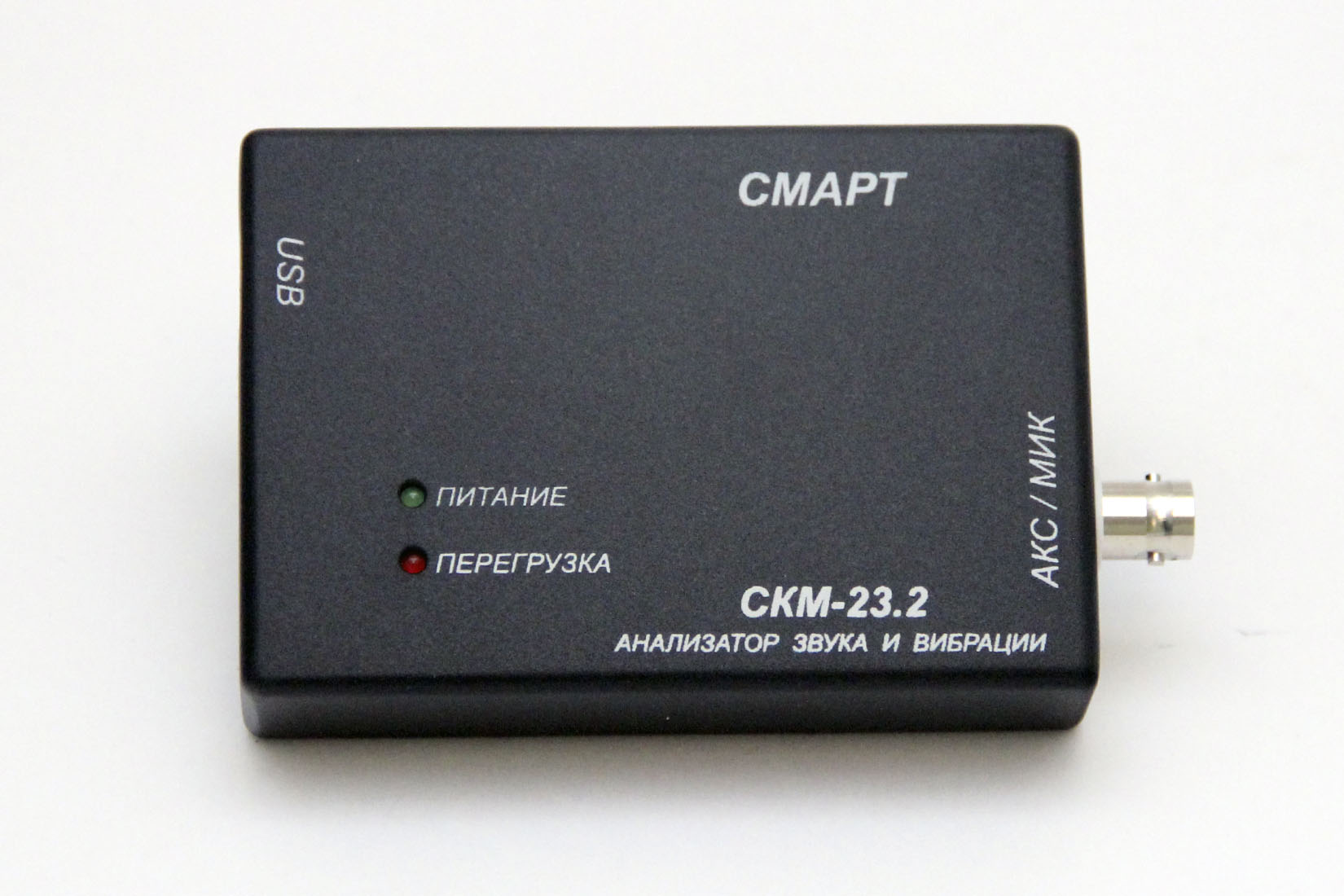

АНАЛИЗАТОР ЗВУКА И ВИБРАЦИИ СКМ-23 (комплект 23.2)





НАЗНАЧЕНИЕ:



Оценка параметров акустических, вибрационных в централизованном режиме под управлением ПЭВМ.





СОСТАВ:

1. Блок измерительный СКМ-21.2 - 1 шт.

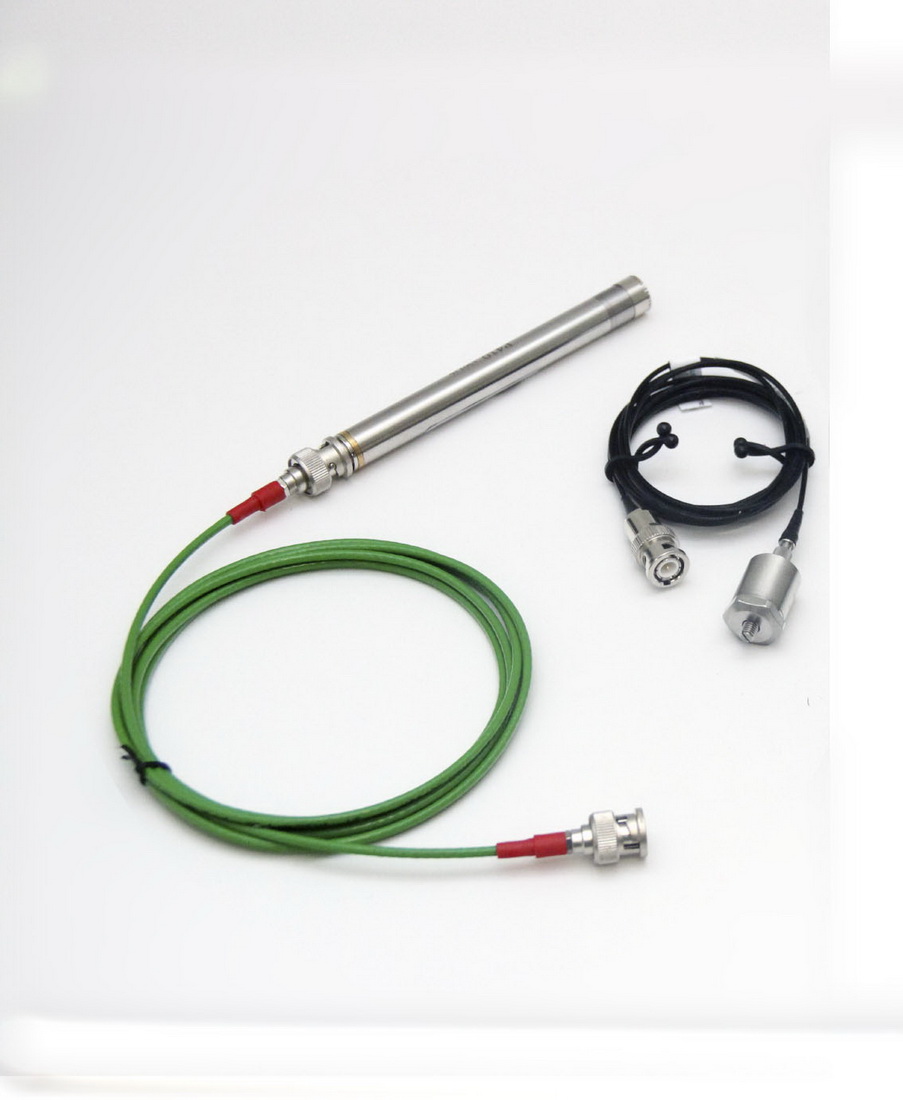

2. Измерительный микрофон с кабелем - 1 шт.
3. Измерительный акселерометр с кабелем - 1 шт.
4. Кабель подключения блока СКМ-21.2 к USB порту ПЭВМ - 1 шт.
5. Программное обеспечение «СКМ-2 ПО» на флеш-накопителе или CD-диске - 1 шт.
6. Руководство по эксплуатации - 1 шт.









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Режим работы

централизованный (по шине USB ПЭВМ)

Виды анализа

- спектральный анализ;
- октавный анализ;
- 1/3-октавный анализ

Разрешение по частоте в режиме спектрального анализа, Гц

1  или 8

Количество независимых каналов

1

Назначение канала «МИК/АКС»

- измерение уровня звукового давления [Па];
-измерение уровня виброускорения [м/с2];
- измерение динамических усилий (переменой силы) [Н]

При измерении уровня звукового давления

Диапазон рабочих частот, Гц

от 20 до 12500

Диапазон измерений, дБ относительно уровня 20 мкПа

от 20 до 120

Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа

± 0.7

Нелинейность амплитудной характеристики при измерений звукового давления, дБ

± 1.1

При измерении виброускорения

Диапазон рабочих частот, Гц

от 20 до 12500

Диапазон измерений, м/с2

от 5,6*10-4 до 31,6

Пределы допускаемой относительной погрешности измерения виброускорений, %:

- в диапазоне частот от 20 до 800 Гц
- в диапазоне частот от 800 до 2000 Гц
- в диапазоне частот от 2000 до 12500 Гц



± 3;
± 4;
± 9

Частотная характеристика канала

ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008)

Размерность шкал измерения уровней:

- звукового давления
- виброускорений



дБ отн. 20мкПа или мПа;
дБ отн. 10-6 м/с2 или м/с2;

Интерфейс работы с ПЭВМ

USB2.0

Электропитание

от USB порта ПЭВМ

Ток потребления

не более 320 мА

Рабочие условия эксплуатации:

- диапазон рабочих температур;
- относительная влажность;
- атмосферное давление



от плюс 10 до плюс 30O С;
до 80%  при 25O С;
от 84 до 106,7 кПа

Габариты  блока СКМ-23.2

100х70х20 мм

Масса  блока СКМ-23.2

не более 0,18 кг





Многофункциональный концентратор-анализатор низкочастотных сигналов СКМ-23 внесен в Государственный реестр средств измерений. Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76705
