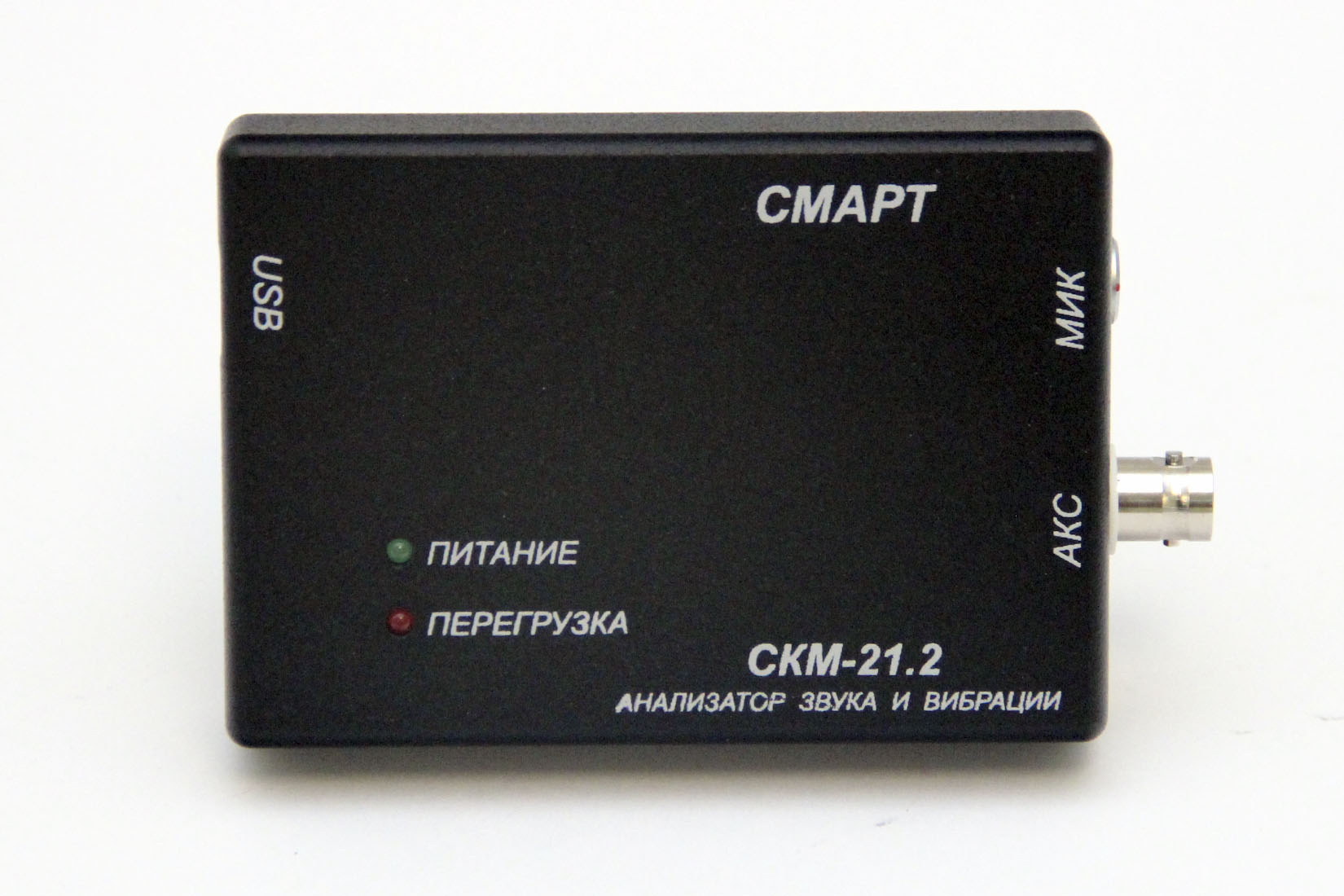

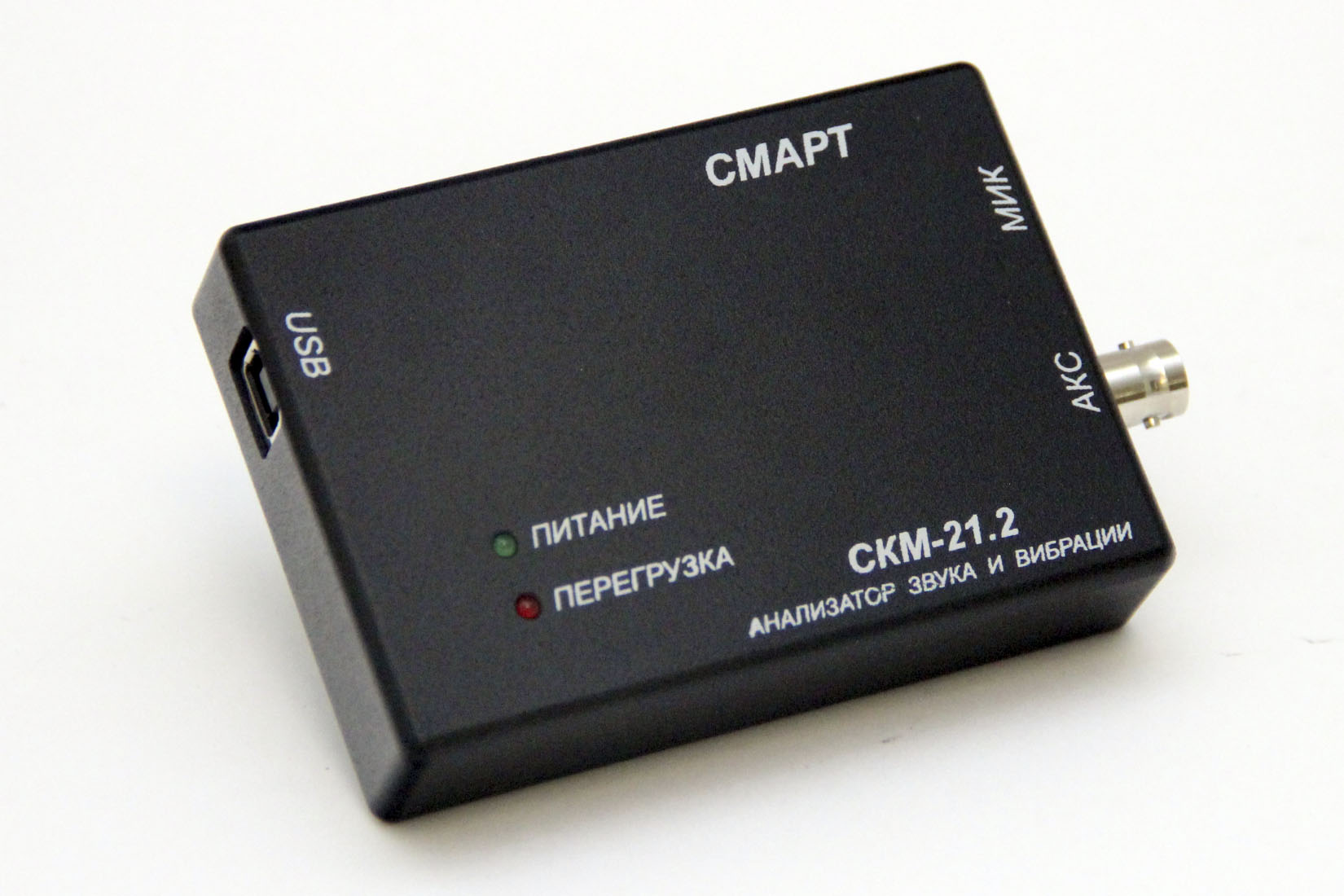

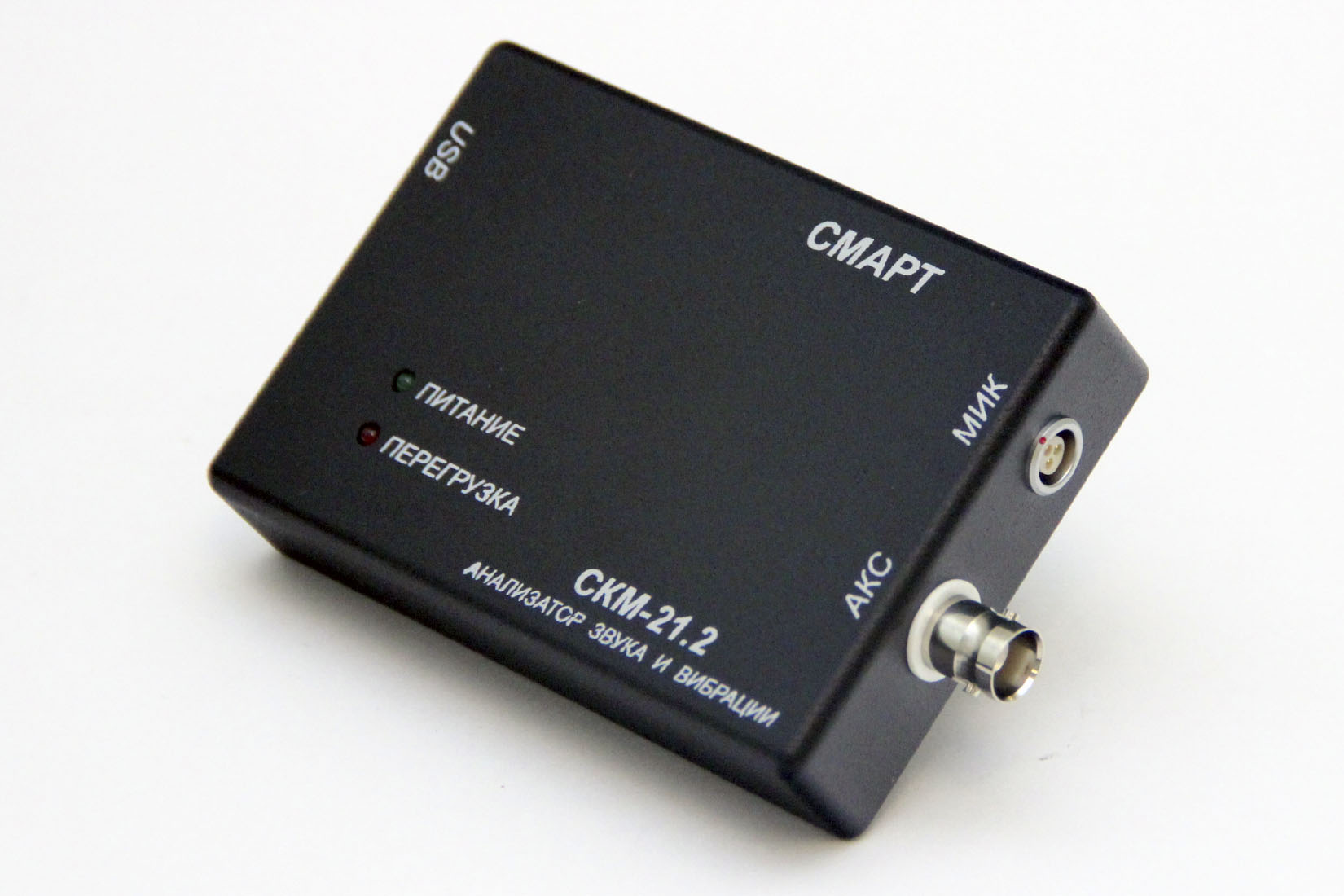

АНАЛИЗАТОР ЗВУКА И ВИБРАЦИИ СКМ-21 (комплект 21.2)



НАЗНАЧЕНИЕ:



Оценка параметров акустических, вибрационных сигналов в централизованном режиме под управлением ПЭВМ.



СОСТАВ:

1. Блок измерительный СКМ-21.2 - 1 шт.

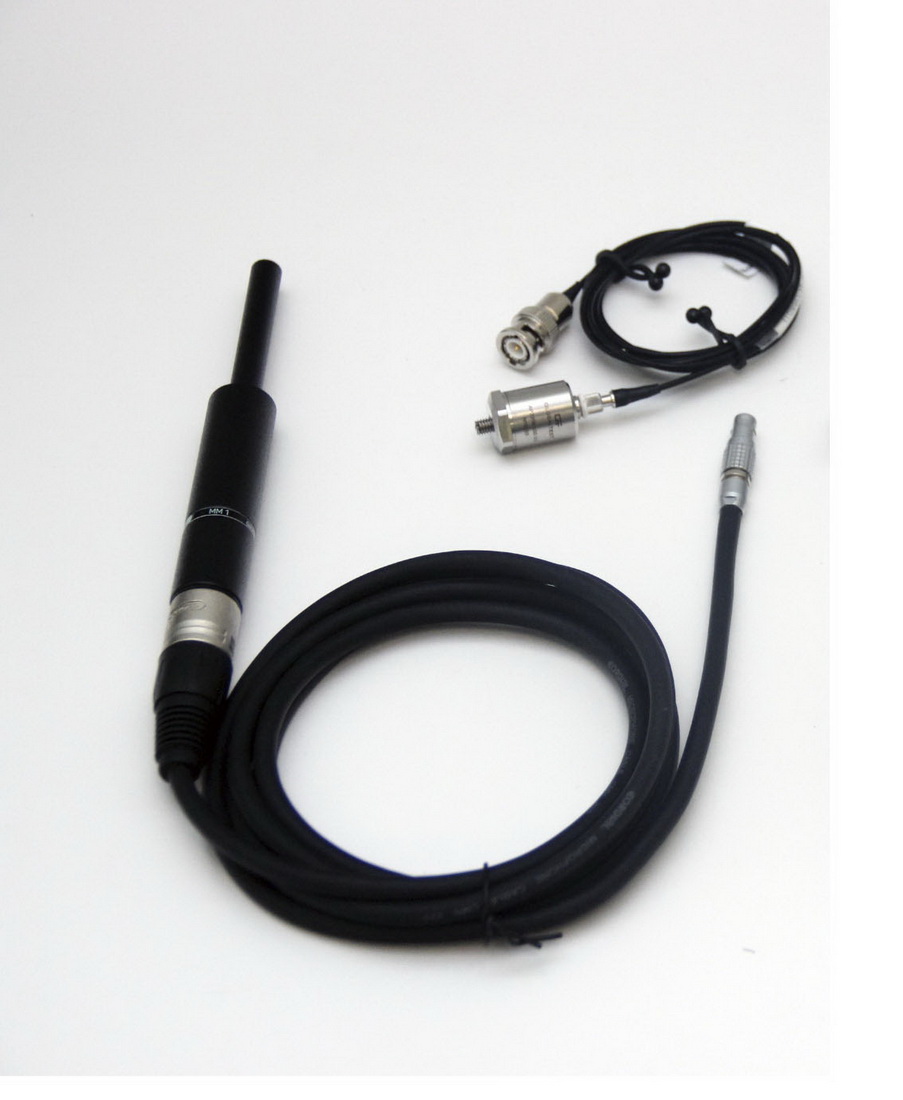

2. Измерительный микрофон с кабелем - 1 шт.
3. Измерительный акселерометр с кабелем - 1 шт.
4. Кабель подключения блока СКМ-21.2 к USB порту ПЭВМ - 1 шт.
5. Программное обеспечение «СКМ-2 ПО» на флеш-накопителе или CD-диске - 1 шт.
6. Руководство по эксплуатации - 1 шт.





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Режим работы

централизованный (по шине USB ПЭВМ)

Виды анализа

- спектральный анализ с разрешением до 1 Гц;
- октавный анализ;
- 1/3-октавный анализ

Количество независимых каналов

2

Назначение канала «МИК» блока СКМ 21.2

- измерение уровня звукового давления [Па]

Назначение канала «АКС» блока СКМ 21.2

- измерение уровня вибрускорения [м/с2];
- измерение динамических усилий (переменой силы) [Н]

При измерении уровня звукового давления

Диапазон рабочих частот, Гц

от 31,5 до 12500

Диапазон измерений, дБ относительно уровня 20 мкПа

от 20 до 120

Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа

± 0.7

Нелинейность амплитудной характеристики при измерений звукового давления, дБ

± 1.1

При измерении виброускорения

Диапазон рабочих частот, Гц

от 20 до 12500

Диапазон измерений, м/с2

от 5,6*10-4 до 31,6

Пределы допускаемой относительной погрешности измерения виброускорений, %:

- в диапазоне частот от 20 до 800 Гц
- в диапазоне частот от 800 до 2000 Гц
- в диапазоне частот от 2000 до 12500 Гц



± 3;
± 4;
± 9

Частотная характеристика каналов

ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008)

Размерность шкал измерения уровней:

- звукового давления;
- виброускорений;



дБ отн. 20мкПа или мПа;
дБ отн. 10-6 м/с2 или м/с2;

Значения коэффициентов усиления каналов:

- канала «МИК»
- канала «АКС»



0 дБ;  20 дБ;  40 дБ;  60 дБ;  80 дБ;
0 дБ;  20 дБ;  40 дБ;  60 дБ;  80 дБ

Входное сопротивление:

- канала «МИК»
- канала «АКС»



100 кОм;
20 кОм

Интерфейс  работы с ПЭВМ

USB2.0

Электропитание

от USB порта  ПЭВМ

Потребляемая мощность

не более 0,8 Вт

Рабочие условия эксплуатации:

- диапазон рабочих температур;
- относительная влажность;
- атмосферное давление



от плюс 10o до плюс 30o С;
до 80% при 25o С;
от 84 до 106,7 кПа

Габариты  блока СКМ-21.2

100х70х25 мм

Масса  блокаСКМ-21.2

не более 0,2 кг



Многофункциональный концентратор-анализатор низкочастотных сигналов СКМ-21 внесен в Государственный реестр средств измерений. Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76706
