КОМПЛЕКС ОЦЕНКИ ЭФФЕКТИВНОСТИ ЗАЩИТЫ РЕЧЕВОЙ ИНФОРМАЦИИ ОТ УТЕЧКИ ПО АКУСТИЧЕСКИМ И АКУСТОЭЛЕКТРИЧЕСКИМ КАНАЛАМ «КОЛИБРИ»

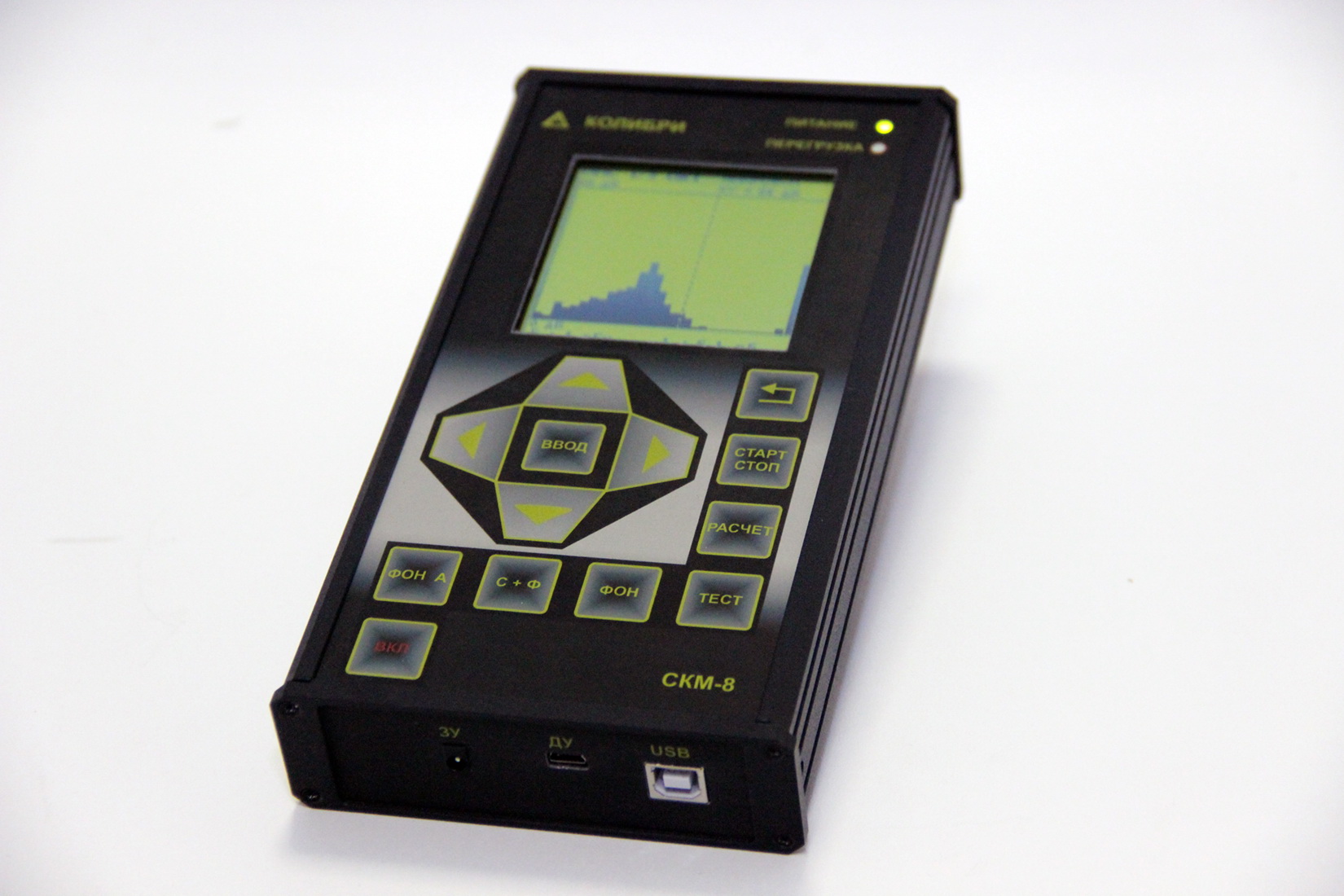

Комплекс «КОЛИБРИ» создан на базе многофункционального концентратора-анализатора низкочастотных сигналов СКМ-8.




НАЗНАЧЕНИЕ:



Измерение параметров акустических, вибрационных и электрических сигналов, выявление каналов утечки речевой информации, проведение исследований характеристик технических средств с целью оценки наличия акустоэлектрических преобразований, возникающих в них при воздействии акустическим сигналом, и определение показателей защищенности речевой информации от аппаратуры акустической речевой разведки.



ЗАДАЧИ РЕШАЕМЫЕ КОМПЛЕКСОМ:

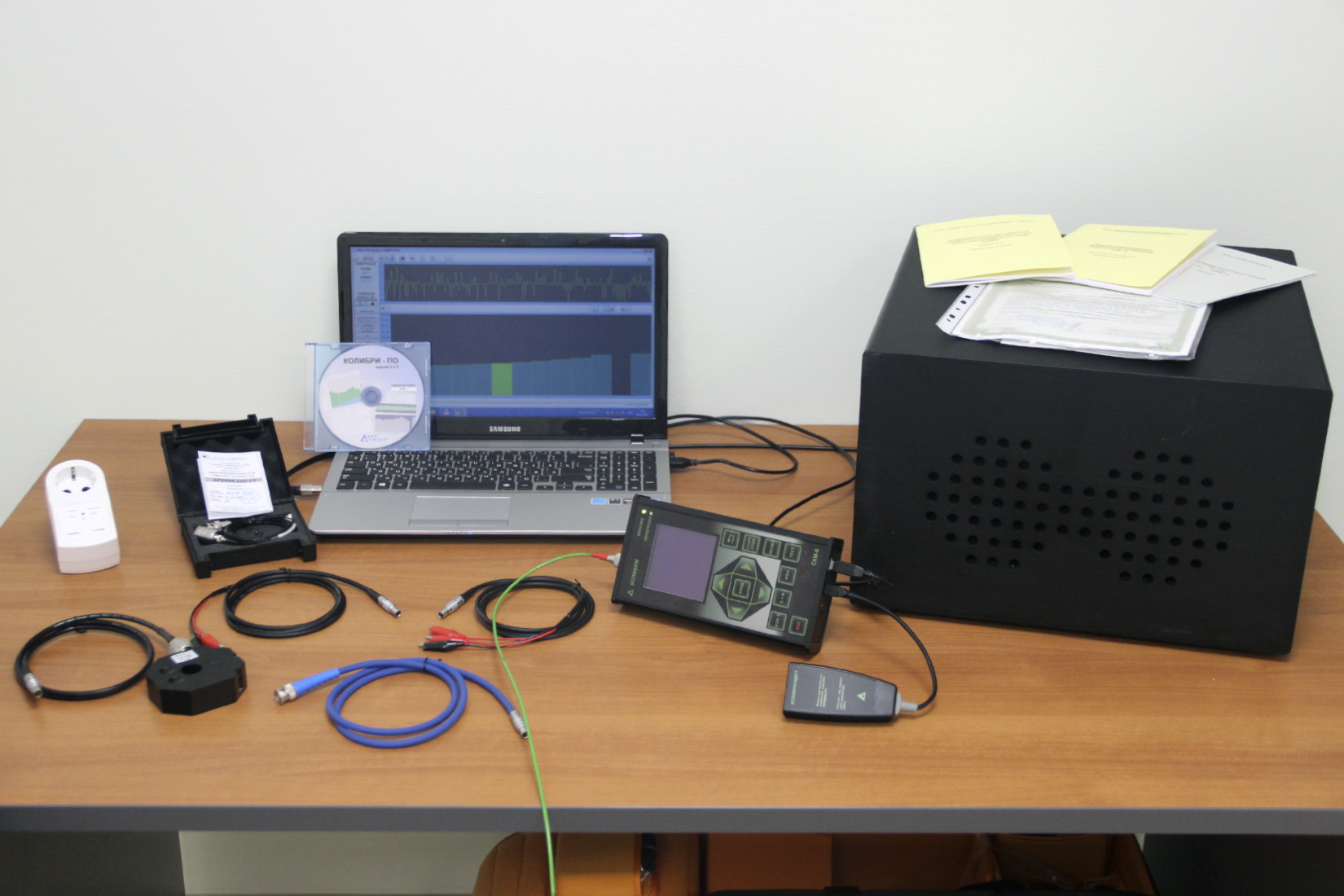

СОСТАВ (БАЗОВЫЙ):

1. Блок анализатора СКМ-8 – 1 шт.
2. Модуль дистанционного управления «Колибри-МДУ1» – 1 шт.

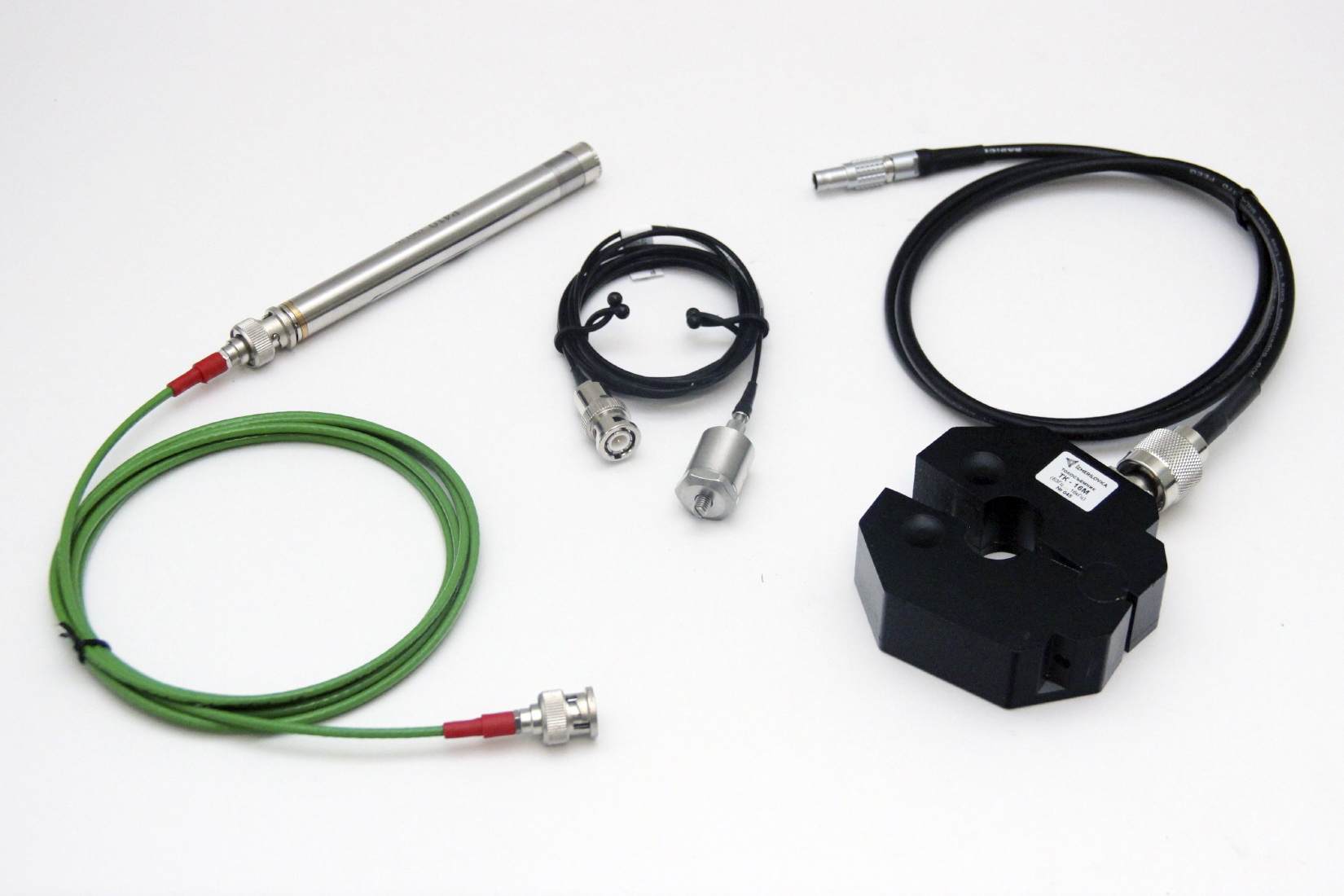

3. Измерительный микрофон МР-201 с предусилителем Р410 и кабелем – 1 шт.
4. Измерительный акселерометр АР2098 -100 с кабелем - 1 шт.
5. Измерительный токосъемник ТК-16М с кабелем – 1 шт.

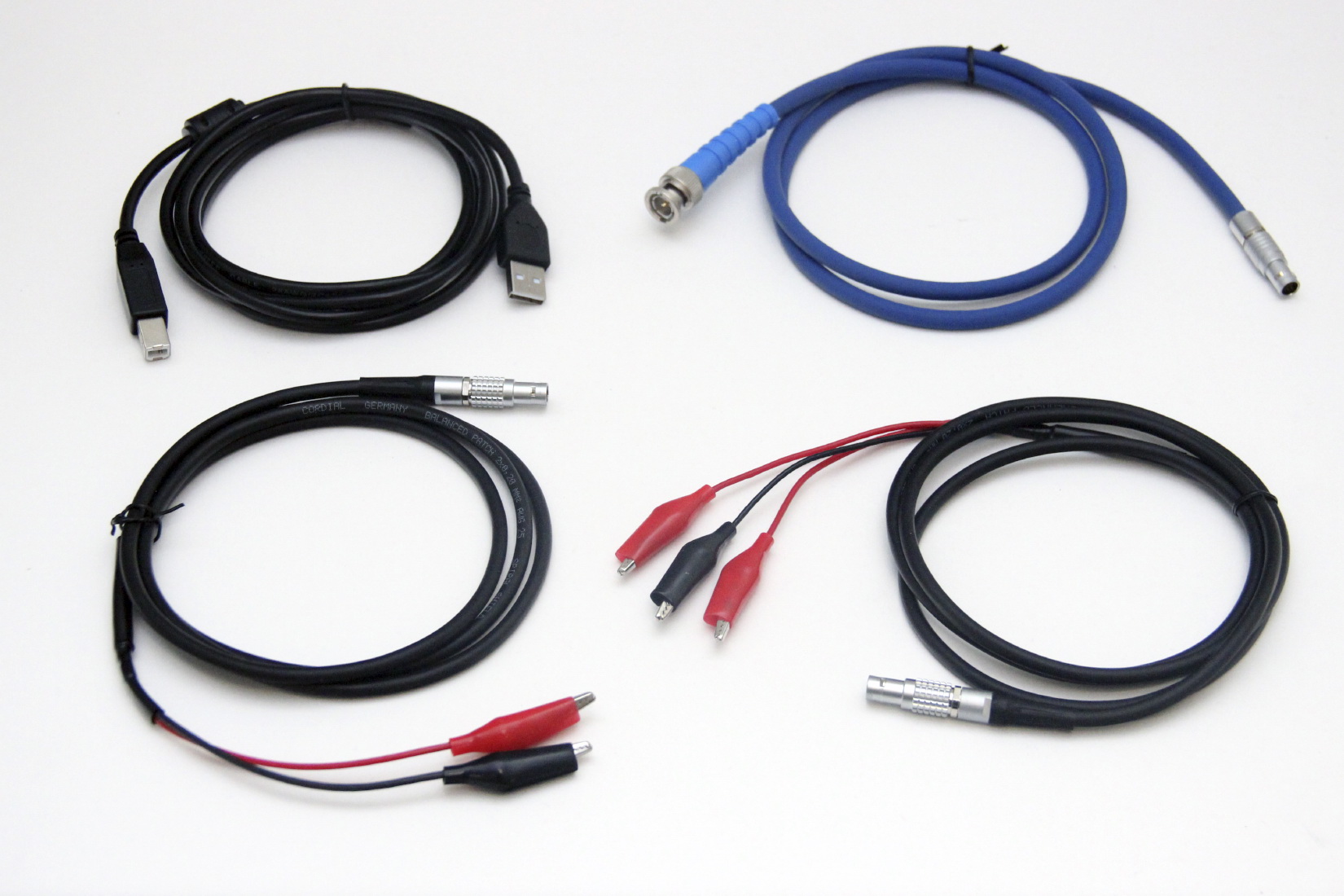

6. Универсальный кабель – переходник LEMO-BNC для линейного канала – 1 шт.
7. Гальванический контакт подключения несимметричных линий к линейному каналу анализатора – 1 шт.
8. Гальванический контакт подключения симметричных линий к линейному входу анализатора – 1 шт.
9. USB кабель для подключения блока анализатора к управляющей ПЭВМ – 1 шт.

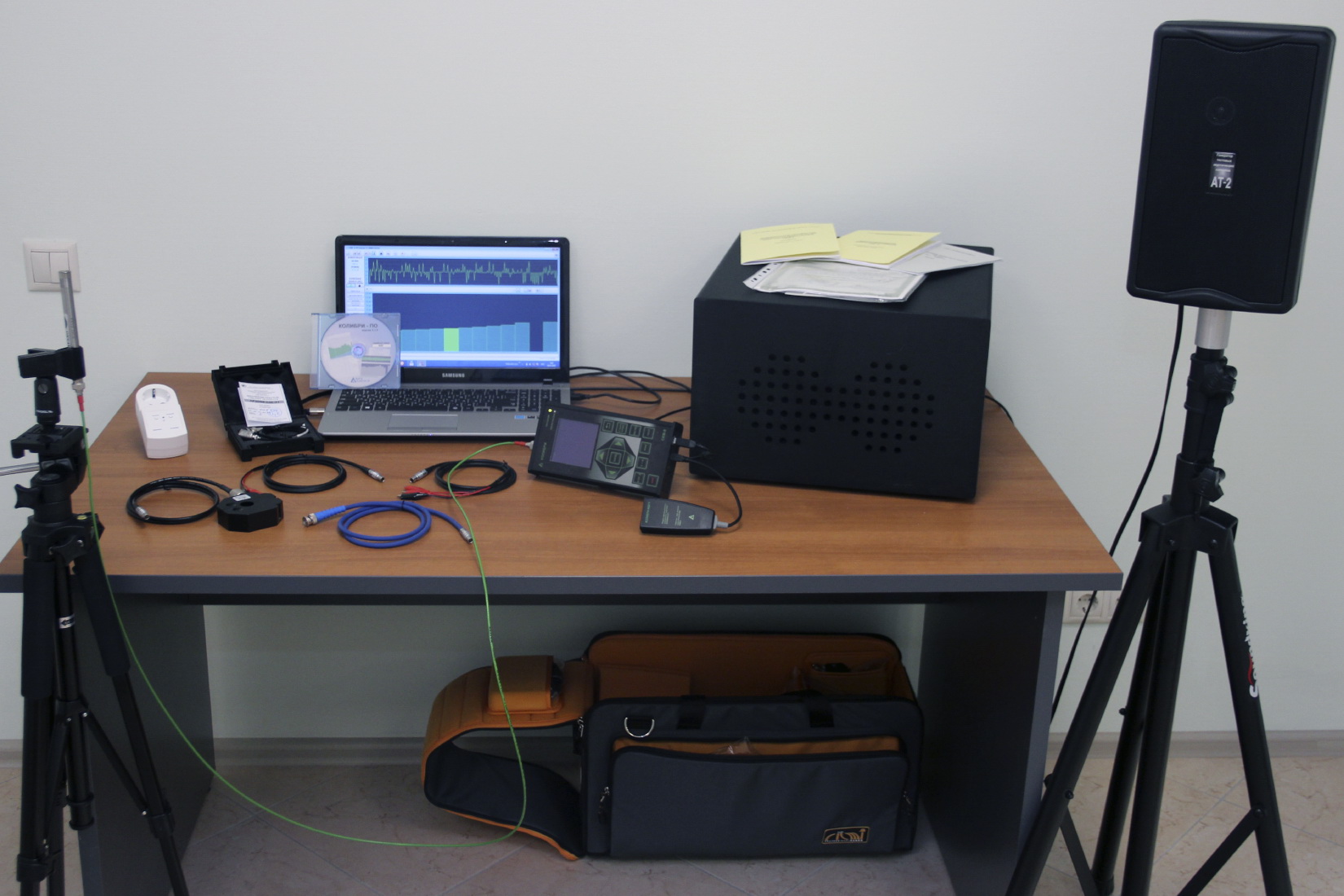

10. Дистанционно управляемый генератор тестового сигнала AT2 – 1 шт.
11. Пульт (брелок) дистанционного управления генерато-ром АТ2 – 1 шт.
12. Тренога с переходником для крепления генератора АТ2 – 1 шт.
13. Штатив с держателем для микрофона – 1 шт.
14. Экранирующий короб «Матрешка» для генератора АТ2 – 1 шт.
15. Flash-накопитель (компакт-диск) с базовым ПО СКМ-8 ПО – 1 шт.

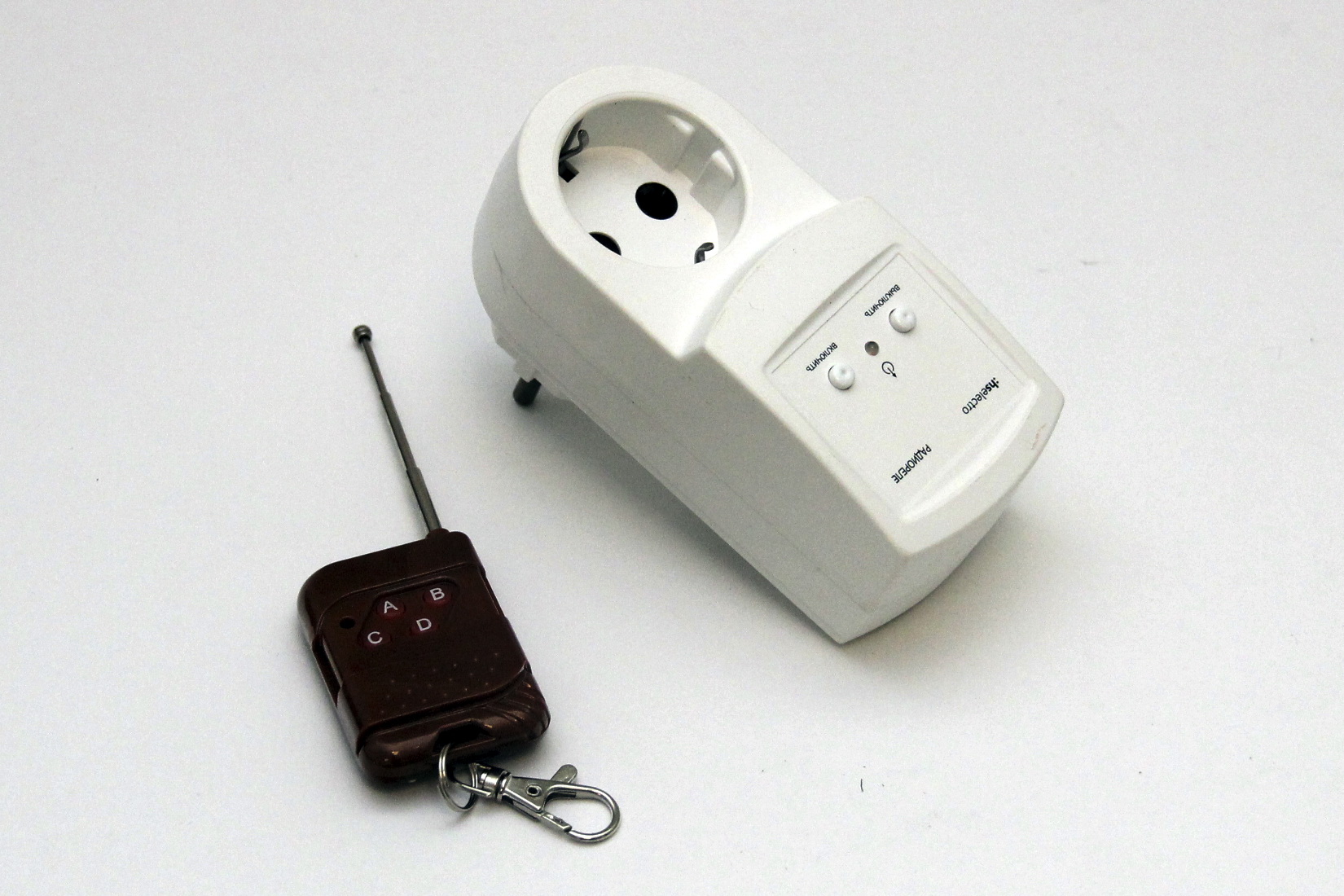

16. Исполнительное устройство «Колибри-ИУ» – 1 шт.
17. Flash-накопитель(компакт-диск) с ПО «Колибри-ПО» – 1 шт.

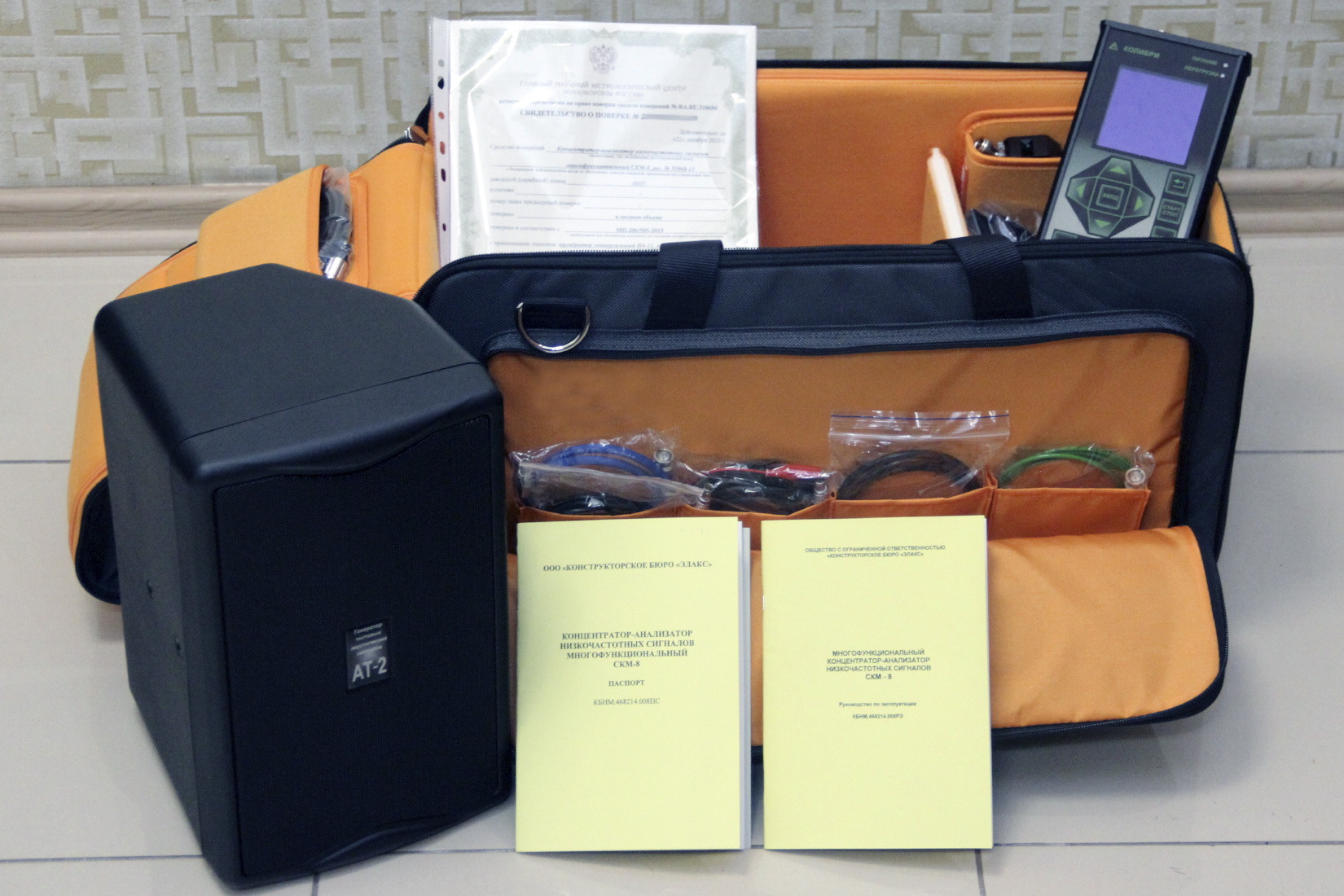

18. Сумка-укладка для СКМ-8 и АТ-2 – 1 шт.
19. Сумка-укладка для треноги и штатива – 1 шт.
20. Паспорт – 1 шт.
21. Руководство по эксплуатации (часть 1,2) – 2 бр.







ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Режимы работы

- автономный;
- централизованный (с управление по шине USB ПЭВМ)

Группы решаемых задач

- оценка эффективности защиты речевой информации;
- оценка параметров сигналов

Оцениваемые параметры сигналов

- октавные уровни сигналов;
- 1/3 октавные уровни сигналов;

Оцениваемые показатели эффективности защиты речевой информации

- уровень сигнала, отношение сигнал/шум, индексы артику-ляции и словесная разбор-чивость речи

Режимы работы по оценке словесной разборчивости речи

- ручной;
- автоматический;

Количество независимых каналов

- 2

Виды частотного анализа

- спектральный (узкоплосный);
- октавный
- 1/3 октавный

Диапазон частотного анализа сигналов измерительных каналов СКМ-8 с центральными частотами полос анализа:
- октавного;
- 1/3 октавного
- в режиме БПФ анализа с управляющей ПЭВМ (с разрешением до 1 Гц)



- 31,5  -  16000 Гц.
- 20     -  16000 Гц
- 10     -  20000 Гц

Класс точности октавных и 1/3 октавных фильтров анализато-ра СКМ-8 (по ГОСТ 17168-82)

первый

Частотная характеристика ка-налов (по ГОСТ 17187-81, ГОСТ53188.1-2008)

А, С, ЛИН

Временная характеристика (по ГОСТ 17187-81,
ГОСТ  53188.1-2008)

FAST,SLOW

Размерность шкал измерения уровней:

- звукового давления;
- виброускорения;
- напряжения переменного тока
- силы переменного тока



- Па, дБ отн. 20мкПа;
- м/с2, дБ отн. 10-6  м/с2 ;
- В, дБ отн. мкВ;
- А, дБ отн. мкА

Диапазон рабочих частот(ДРЧ) при проведении измерений:

- звукового давления;
- виброускорения;
- напряжения переменного тока
- силы переменного тока



- 20 - 16000 Гц;
- 20 - 12000 Гц;
- 10 - 20000 Гц;
- 63 - 16000

Диапазон измерения уровня звукового давления (отн. 20 мкПа) с микрофоном МР-201 в ДРЧ

20 - 120 дБ

Диапазон измерения уровня  виброускорения (отн. 10-6м/с2) с акселерометром АР2098-100 в ДРЧ

60 - 150 дБ
(от 10-3 до 31,6) м/с2

Диапазон измерения напряжения переменного тока в ДРЧ

2*10-8 - 4 В

Коэффициент калибровки токо-съемника в диапазоне рабочих частот

15-40 дБ (Ом-1)

Погрешность измерения уровня звукового давления с микрофо-ном МР 201 в ДРЧ

± 1,1 дБ

Относительная погрешность измерения уровня виброускорения в поддиапазоне частот:
- от 20 до 5000 Гц;
- от 5000 до 12000Гц



± 5 %;
± 10 %

Относительная погрешность измерения напряжения переменного тока в ДРЧ

± 5%

Пределы допускаемой погрешности коэффициента калибровки токосъемника

2дБ

Относительная аппаратурная погрешность оценки словесной разборчивости речи



не более 5%

Эффективное значение собственных шумов в полосе 1 Гц

не более 7 нВ

Диапазон воспроизводимых частот тестового акустического сигнала



80-12500 Гц

Вид тестового акустического сигнала

- тональный
- «белый шум»

Максимальный интегральный уровень звукового давления, создаваемый источником тестового акустического сигнала на расстоянии 1 м
- тонального сигнала; - шумового сигнала



- не менее 100 дБ
- не менее 105 дБ

Неравномерность уровня тестового акустического сигнала

± 6 дБ

Дальность дистанционного управления (по радиоканалу) источником тестового акустического сигнала в свободном пространстве



не менее 100 м

Интерфейс  работы с ПЭВМ

USB2.0

Количество записей (результатов различных измерений), запоминаемых в энергонезависимой памяти



900

Электропитание:

- анализатора СКМ-8;
- модуля дистанционного управления «КОЛИБРИ-МДУ1»;
- дистанционно управляемого генератора шума «КОЛИБРИ-АТ2»



- 3,7 В ;
- 5 В ± 10 %, силой тока 0,1А (от анализатора СКМ-8);
- сеть переменного тока напряжением 220В с частотой 50 Гц

Время непрерывной работы без подзарядки аккумулятора:



не менее 4 час.

Время полной зарядки аккумулятора

- 5-6 час

Время развертывания (свертывания) комплекса

не более 5 мин

Средний срок службы комплекса (за исключением аккумулятора)

не менее 7 лет

Средняя наработка на отказ

не менее 1000 ч

Габариты   размеры (Д х Ш х В):
- анализатора  СКМ-8;
- модуля дистанционного управления «КОЛИБРИ-МДУ1»;
- дистанционно управляемого генератора шума «КОЛИБРИ-АТ2»;
- экранирующего короба "Матрешка";
- штатной упаковки



- 215 х 108 х 36 мм;
- 115 х 48 х 20 мм;

- 335 х 220 х 200 мм;
- 450 x 400 x 300 мм
- 530 х 260 х 250 мм

Масса:
- анализатора  СКМ-8;
- модуля дистанционного управления «КОЛИБРИ-МДУ1»;
- дистанционно управляемого генератора шума «КОЛИБРИ-АТ2»;
- экранирующего короба «Матрешка»;


- не более 0,8 кг;
- не более 0,05 кг;
- не более 5,3 кг;
- не более 35 кг

Общая масса комплекса в штат-ной упаковке (без экранирующе-го короба)

не более 10 кг



Свидетельство об утверждении типа средств измерений RU.C.36.001.A №53524 на анализатор СКМ-8. Сертификат соответствия ФСТЭК России № 4256 на комплекс «КОЛИБРИ».
