МЫ ПРЕДЛАГАЕМ ОТЕЧЕСТВЕННУЮ АППАРАТУРУ СОБСТВЕННОЙ РАЗРАБОТКИ И ПРОИЗВОДСТВА



МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛИЗАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ СКМ-21




НАЗНАЧЕНИЕ:



Оценка параметров акустических, вибрационных и маломощных электрических сигналов в централизованном режиме под управлением ПЭВМ.



СОСТАВ:

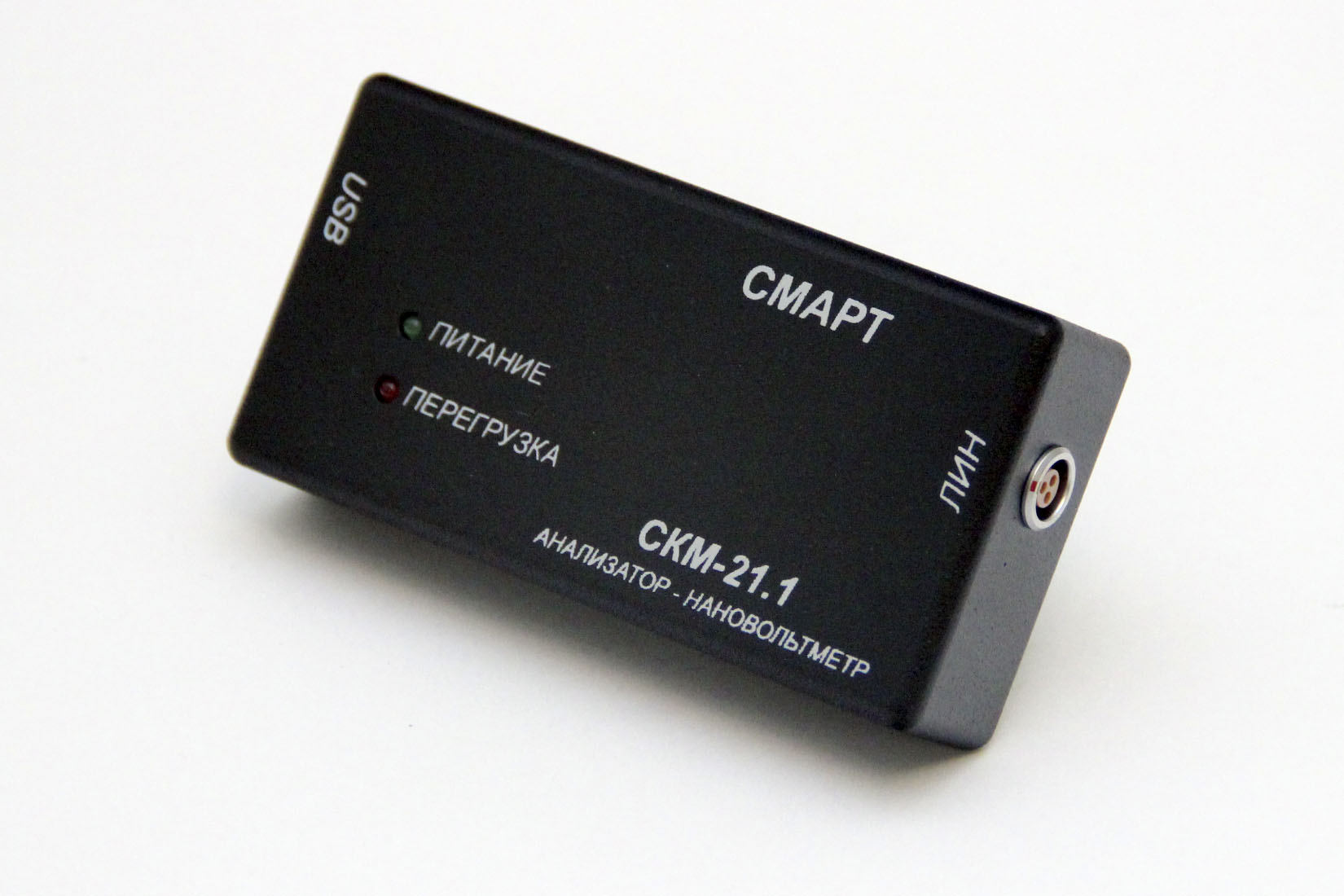

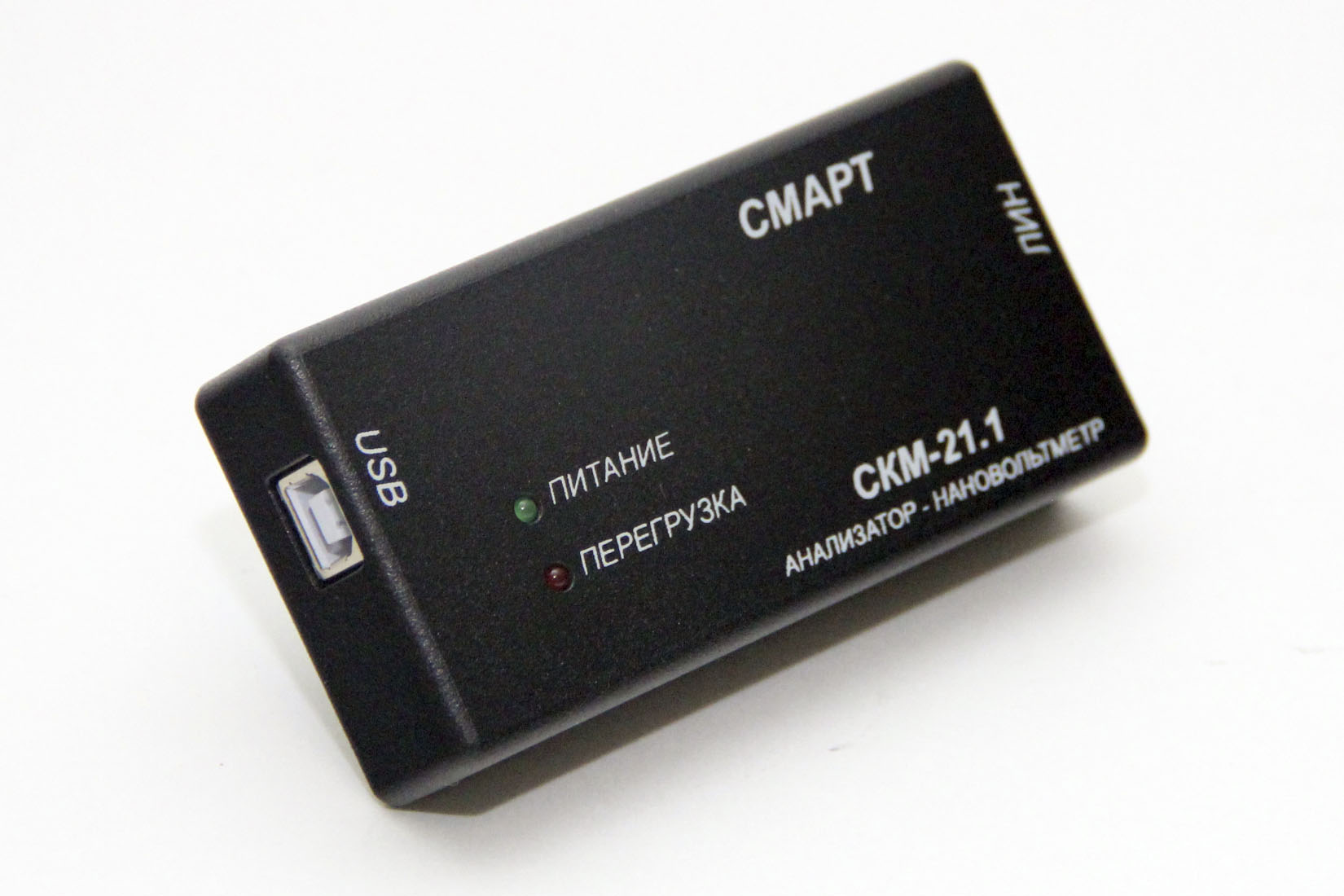

1. Измерительный блок маломощных электрических сигналов СКМ-21.1 - 1 шт.
2. Измерительный блок акустических и вибрационных сигналов СКМ-21.2 - 1 шт.
3. Flash-накопитель (компакт-диск) со специальным программным обеспечением «Программа управления анализаторами низкочастотных сигналов СКМ-21 и СКМ-23 «СКМ-2ПО» - 1 шт.
4. Кабель подключения блока СКМ-21.1 (СКМ21.2) к USB порту ПЭВМ (USB 2.0 AM/BM) - 1 шт.
5. Руководство по эксплуатации - 1 шт.
6.Комплект аксессуаров блока СКМ-21.1, включающий:
- измерительный токосъемник;
- кабель подключения токосъемника;
- универсальный кабель - переходник LEMO-BNC - 1 шт.;
- гальванический контакт подключения несимметричных линий (переходник BNC - гальванический контакт) - 1 шт.;
- гальванический контакт подключения симметричных линий - 1 шт.;
- Т - коннектор для подключения к разъему BNC - 1 шт.;
- заглушка на разъем BNC с сопротивлением 600 Ом - 1 шт.;
- заглушка на разъем BNC с сопротивлением 50 Ом - 1 шт.

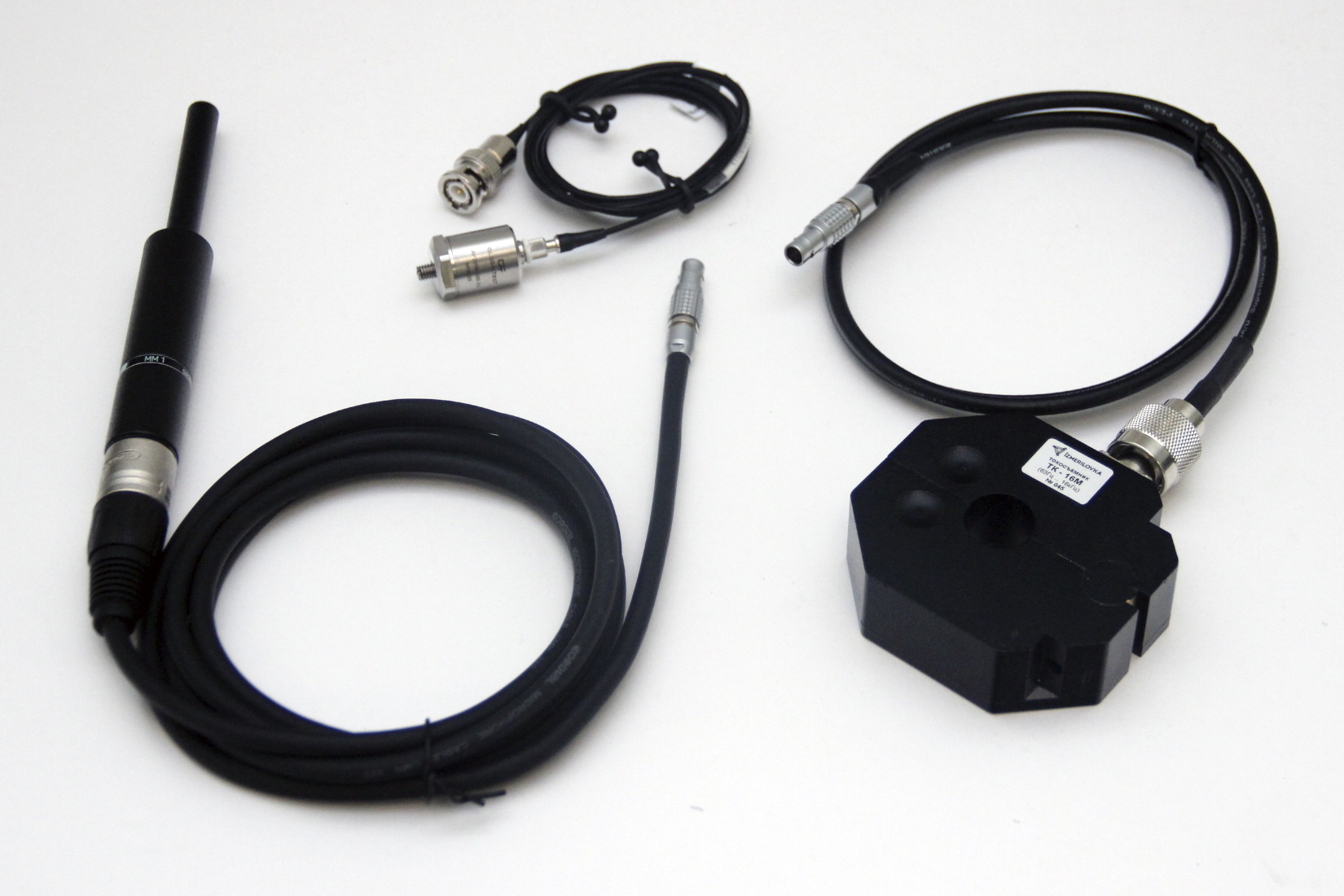

7.Комплект аксессуаров блока СКМ-21.2, включающий:
- измерительный микрофон - 1 шт.;
- измерительный акселерометр - 1 шт.;
- кабель подключения микрофона к блоку СКМ-21.2 (LEMO-XLR) - 1 шт.;
- кабель подключения акселерометра к блоку СКМ-21.2 (10-32- BNC) - 1 шт.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Режим работы

централизованный (по шине USB ПЭВМ)

Виды анализа

- спектральный анализ с разрешением до 1 Гц;
- октавный анализ;
- 1/3-октавный анализ

Количество независимых каналов

3

Назначение канала  «ЛИН»     блока СКМ 21.1

- измерение уровня напряжения переменного тока [В];
- измерение силы переменного тока [А] с использованием НЧ токосъемников;
- измерение напряженности электрического [В/м] и магнитного [А/м] поля с использованием НЧ электрической или магнитной антенн

Назначение канала  «АКС»     блока СКМ 21.2

- измерение уровня вибрускорения [м/с2];
- измерение динамических усилий (переменой силы) [Н]

Назначение канала «МИК»       блока СКМ 21.2

- измерение уровня звукового давления [Па]

Диапазон рабочих частот канала «ЛИН», Гц:

- при измерении напряжения переменного тока;
- при измерении силы переменного тока



от 10 до 20 000;
от 63 до 16 000

Диапазон рабочих частот канала «ЛИН», Гц

от 20 до 12 500

Диапазон рабочих частот канала «МИК», Гц

от 31,5 до 12 500

Диапазон измерения уровней:

- звукового давления, дБ относительно 20 мкПа;
- виброускорений,  дБ   относительно 10-6м/с2, (м/с2);
- напряжения переменного тока,  дБ относительно 1мкВ,  (В)



-от 20 до 120;
-от 55 до 150   (от 5,6*10-4 до 31,6);
-от -34 до 132,  (от 2*10-8 до 4)

Пределы допускаемой относительной погрешности измерения напряжения переменного тока:

- в диапазоне измерений от 2*10-8 до 1*10-7 В, %
- виброускорений, дБ относительно 1 * 10-6м/с2



± 7;
± 5

При измерении силы переменноготока:

- коэффициент калибровки в диапазоне рабочих частот, дБ (Ом-1);
- пределы допускаемой погрешности изменения коэффициента калибровки в зависимости от подмагничивания рабочим током, дБ



от 15 до 40;

± 2

Пределы допускаемой относительной погрешности измерения виброускорений:

- в диапазоне частот от 20 до 800 Гц, %
- в диапазоне частот от 800 до 2000 Гц, %
- в диапазоне частот от 2000 до 12500 Гц, %



± 3;
± 4;
± 9

Пределы допускаемой погрешности измерений звукового давления на частоте 1000 Гц, дБ относительно уровня 20 мкПа

± 0.7

Нелинейность амплитудной характеристики при измерений звукового давления, дБ

± 1.1

Частотная характеристика каналов

ZERO (по ГОСТ 17187-10, ГОСТ 53188.1-2008)

Размерность шкал измерения уровней:

- звукового давления;
- виброускорений;
- напряжения переменного тока
- силы переменного тока



дБ отн. 20мкПа или мПа;
дБ отн. 10-6 м/с2 или м/с2;
дБ отн. 10-6 В или мВ;
дБ отн. 10-6 А или мА

Значения коэффициентов усиления каналов:

- канала «МИК»;
- канала «АКС»;
- канала «ЛИН»



0 дБ;  20 дБ;  40 дБ;  60 дБ;  80 дБ;
0 дБ;  20 дБ;  40 дБ;  60 дБ;  80 дБ;
-10 дБ;  20 дБ;  40 дБ;  60 дБ;  80 дБ;

Входное сопротивление:

- канала «МИК»;
- канала «АКС»;
- канала «ЛИН»



100 кОм;
20 кОм;
500 кОм

Эффективное значение собственных шумов   канала «ЛИН»

не более 7 нВ/Гц1/2

Интерфейс  работы с ПЭВМ

USB2.0

Электропитание

от USB порта  ПЭВМ

Потребляемая мощность каждым из блоков

не более 0,8 Вт

Рабочие условия эксплуатации:

- диапазон рабочих температур;
- относительная влажность;
- атмосферное давление



от плюс 10o до плюс 30o С;
до 80% при 25o С;
от 84 до 106,7 кПа

Габариты  блока СКМ-21.1

100х50х20 мм

Габариты  блока СКМ-21.2

100х70х20 мм

Масса  блока СКМ-21.1

не более 0,15 кг

Масса  блокаСКМ-21.2

не более 0,2 кг





Многофункциональный концентратор-анализатор низкочастотных сигналов СКМ-21 внесен в Государственный реестр средств измерений. Свидетельство об утверждении типа средств измерений OC.C.36.001.A №76706
