МЫ ПРЕДЛАГАЕМ ОТЕЧЕСТВЕННУЮ АППАРАТУРУ СОБСТВЕННОЙ РАЗРАБОТКИ И ПРОИЗВОДСТВА

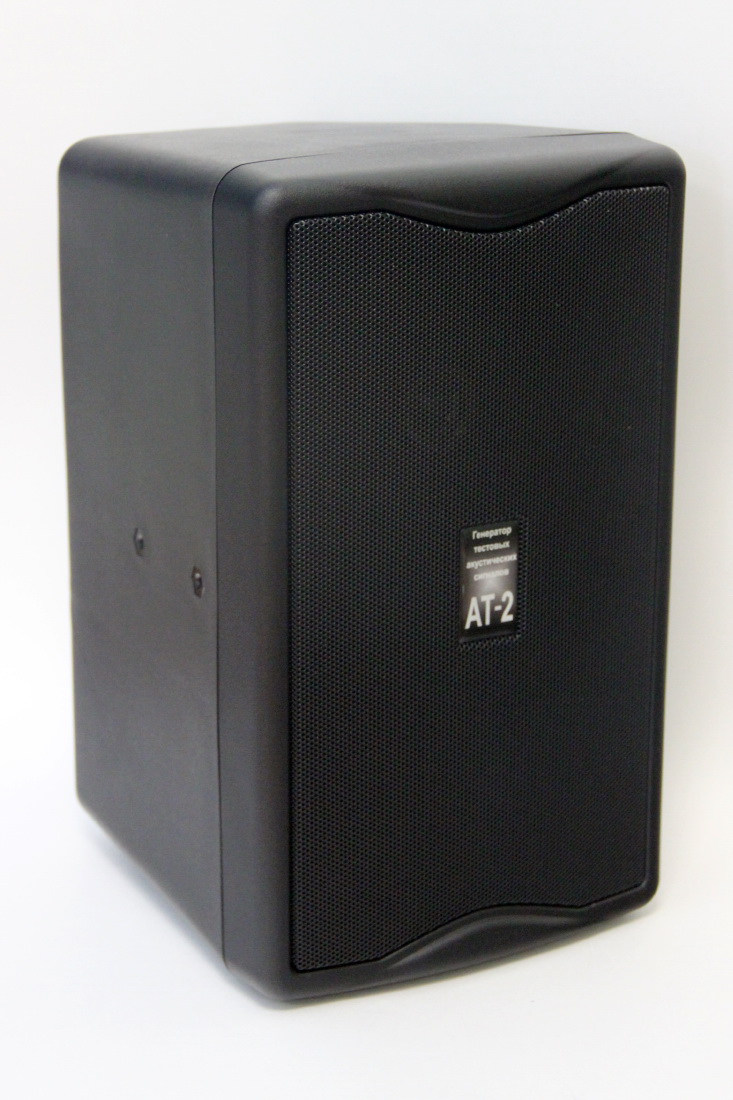

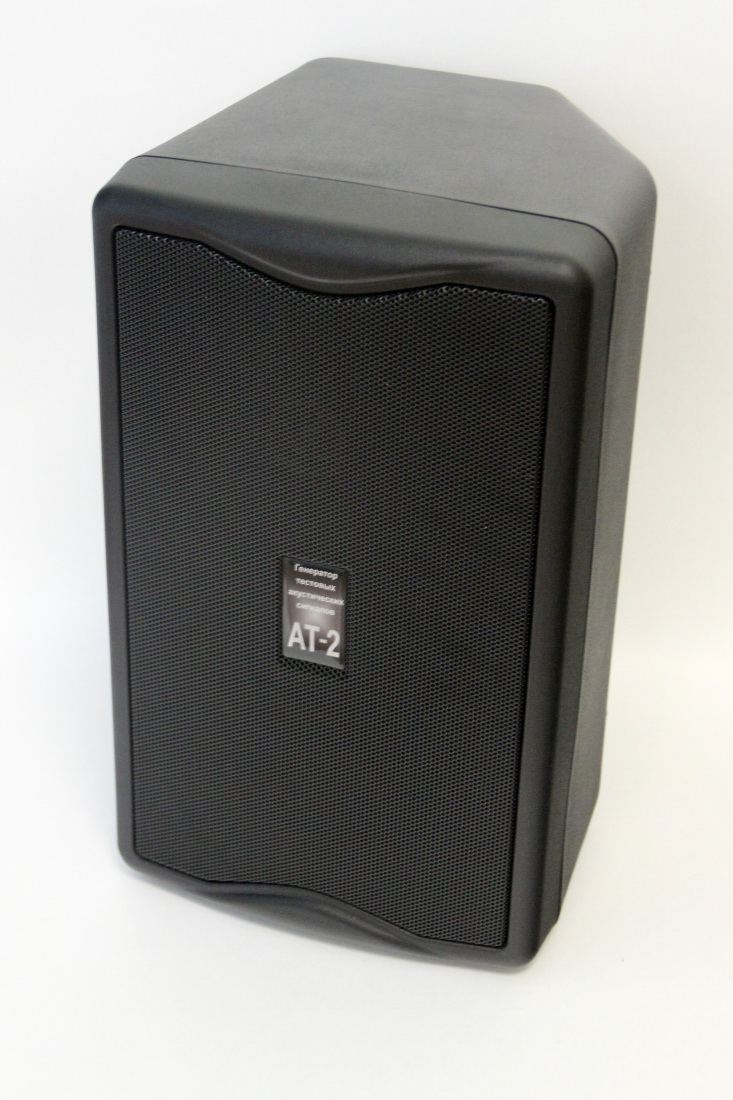

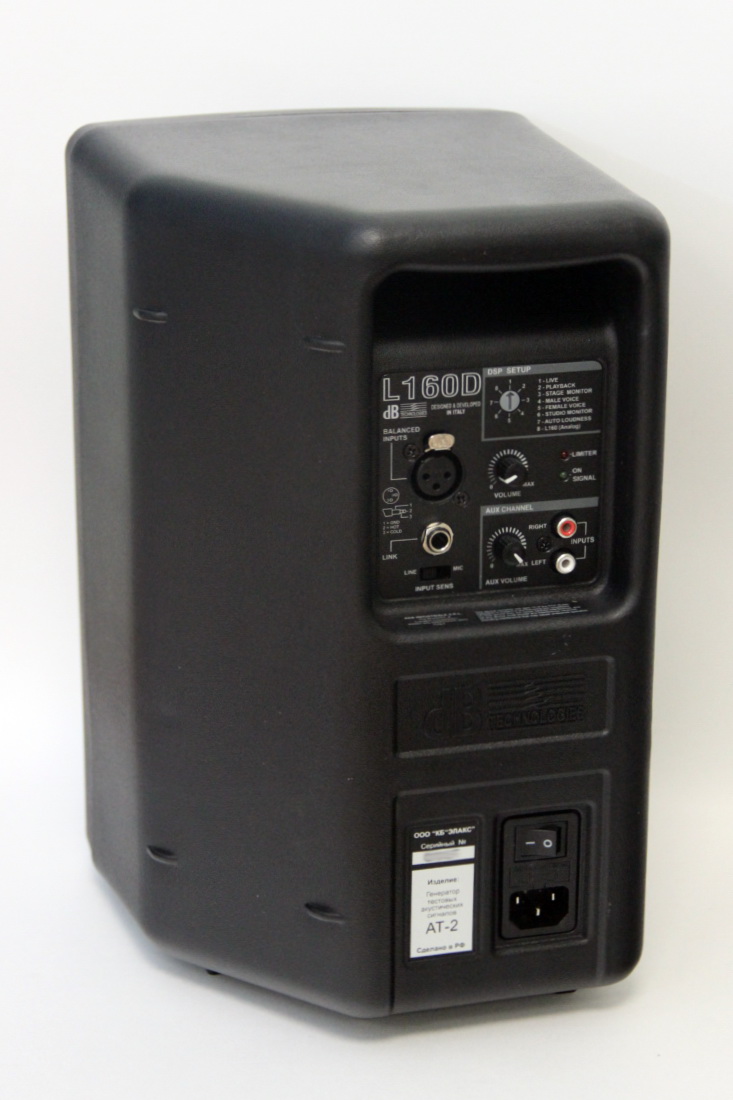

ГЕНЕРАТОР ТЕСТОВЫХ АКУСТИЧЕСКИХ СИГНАЛОВ «АТ2»




НАЗНАЧЕНИЕ:



Формирование тестового акустического сигнала типа «белый шум» высокого качества, а также излучения акустического сигнала, формируемого внешним источником.



СОСТАВ:

1. Блок генератора тестовых акустических сигналов АТ-2 - 1шт.
2. Пульт (брелок) дистанционного управления - 1 шт.
3. Кабель для подключения к внешнему источнику сигнала - 1 шт.
4. Устройство крепления на треноге (переходник) – 1 шт. (опция).

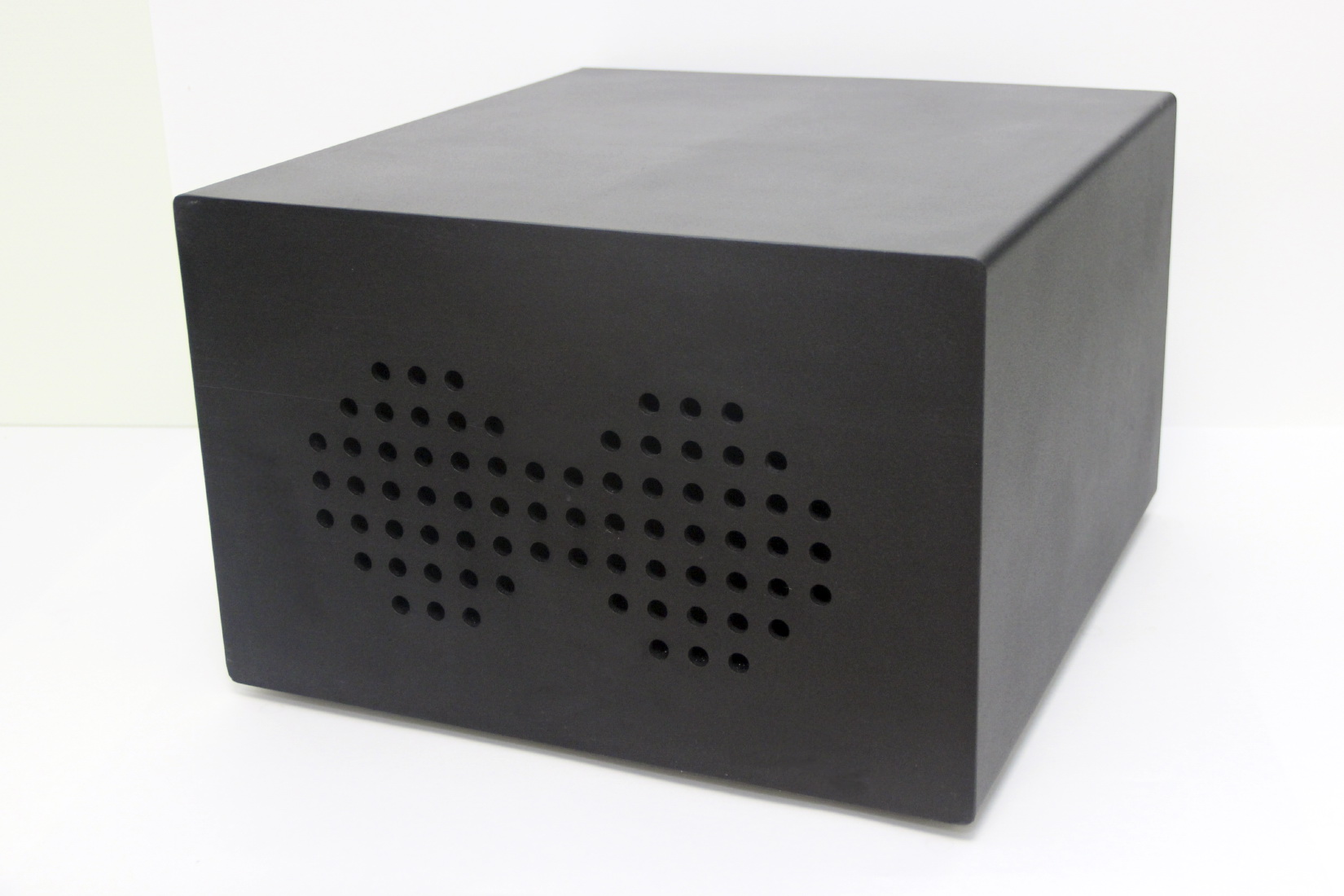

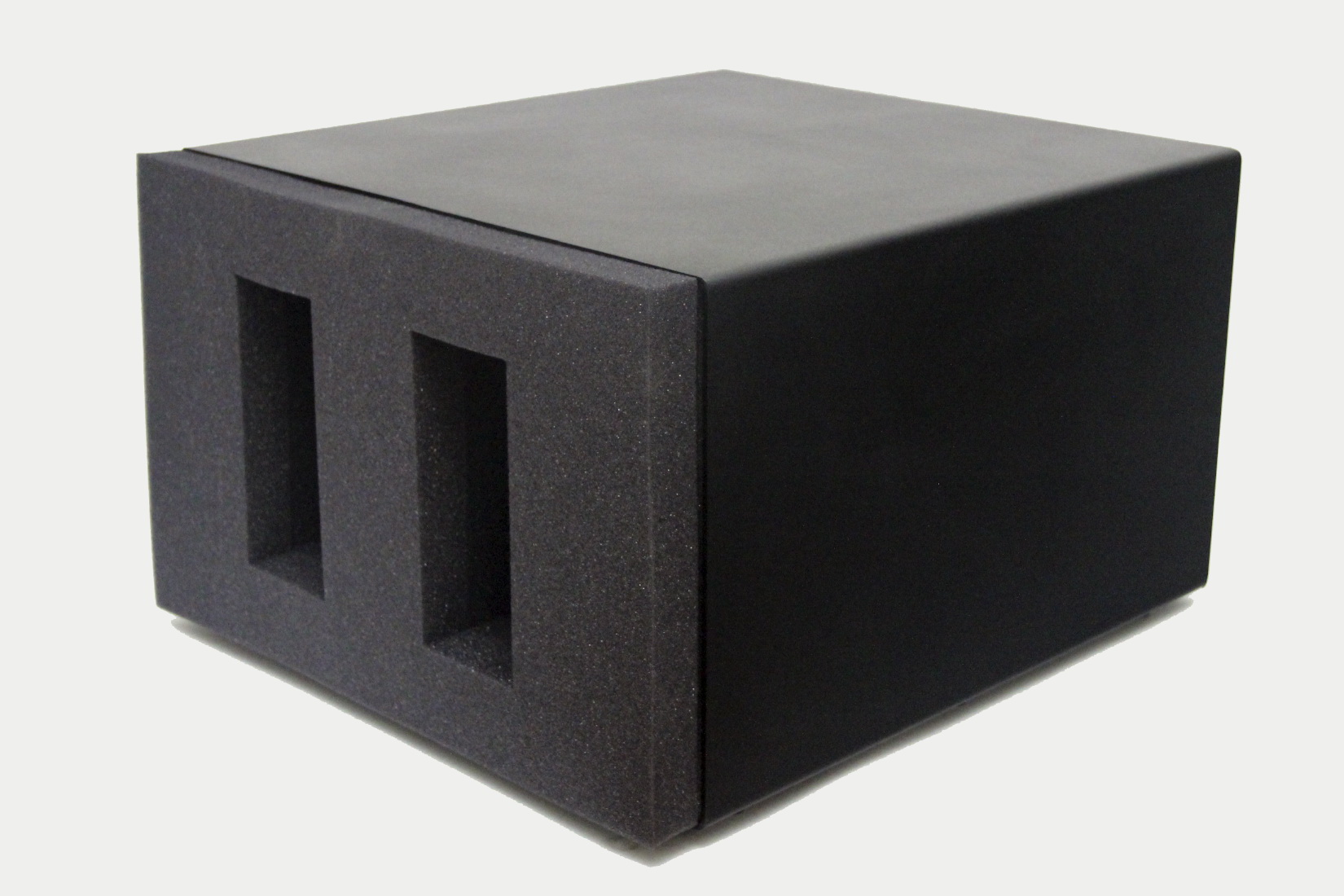

5. Экранирующий короб «МАТРЕШКА» - 1 шт. (опция).
6. Тренога - 1 шт. (опция).
7. Руководство по эксплуатации - 1 шт.
8. Паспорт - 1 шт.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Диапазон рабочих частот

80 – 12500 Гц

Вид тестового сигнала

- «белый» шум;
- тональный от внешнего источника

Нормализованный коэффициент качества шумового сигнала

не менее 0,9

Неравномерность АЧХ, не более

±6 дБ

Максимальный  уровень акустического давления тестового акустического шумового сигнала (на расстоянии 1м) , не менее, дБ:

- шумового

- тонального





- 105;

- 100

Коэффициент затухания магнитного поля в экранирующем коробе "МАТРЕШКА", дБ:

- в диапазоне 100 Гц - 200 Гц;

- в диапазоне 200 Гц - 5000 Гц;

- в диапазоне 5000 Гц - 12500 Гц;



- 35±5;

- 55±10;

- 30±10;

Максимальное напряжение входного сигнала от внешнего источника

- 1.2 В.

Электропитание:


- блока КОЛИБРИ-АТ2;

- пульта ДУ (брелока)



- 220 В;

- от батарейки с напряжением 12 В

Габариты, мм:

- блока АТ2

- экранирующего короба "МАТРЕШКА"



- 335х230х220;

- 430х410х265

Масса, кг, не более:

- блока АТ2

- экранирующего короба "МАТРЕШКА"



- 5.3

- 30
